一、 概述
收線機在板/帶/絲的卷繞在鋼鐵/線纜/造紙/塑料編織等行業廣泛應用，過去，這些加工設備通常使用扭矩電機來驅動工字輪進行纏繞/穿線。材料在前段加工后，需要根據一定的張力要求，在工字輪上擰緊。扭矩電機驅動繞組，扭矩電機控制器設定繞組張力并驅動扭矩電機以保持設定的張力。有些設備需要張力控制器來實現恒轉矩/恒線速度控制。而利用收線機變頻器則能很好達成上述所需要求。

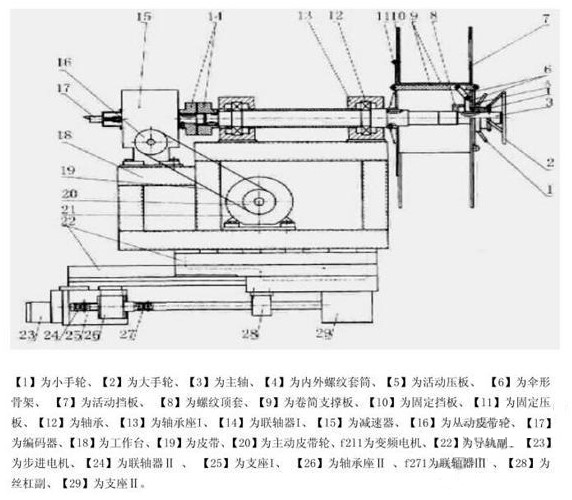

工字輪收線機結構圖
二、三科矢量重載變頻器應用

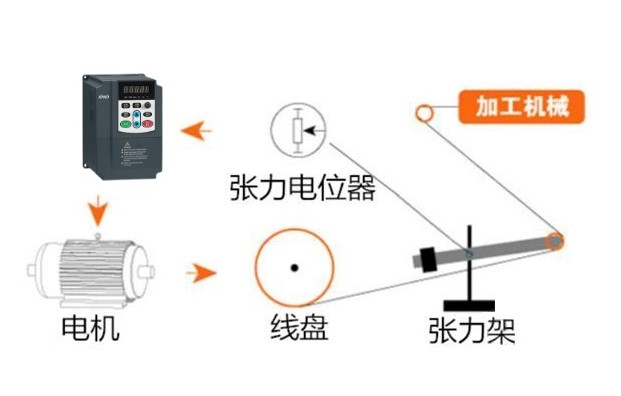

廣東一家生產繞線設備的客戶用力矩電機控制繞線。力矩調節調節不穩定，能耗大，力矩電機和控制器經常出現故障，影響設備的使用效率且維護成本高。在此基礎上，利用三科矢量重載系列變頻器驅動異步電機取代原有的控制系統，拆除力矩電機及其控制器，利用變頻器的力矩控制功能驅動異步電機。本方案不需要安裝用于反饋電機速度的編碼器信號，也不需要反饋信號，如任何張力架、張力傳感器，可直接控制馬達收卷。
三、設備調試
控制方式，現場控制通過外部啟動，通過AI1調整力矩，通過AI2調整機器的上限頻率，限制機器超速。在設備工作過程中，速度根據前段速度的變化隨時會自動調整變化，如果纏繞速度較慢，會引起絲線松動甚至亂線，如果纏繞速度較快，可能會引起產品局部拉伸變形甚至拉斷線。所以要求電機運行時力矩控制穩定且響應迅速，調節范圍寬。
四、結論
現場調試結果，通過以上調整設備運行穩定。當負載力矩大于設定力矩時，機器處于堵轉狀態，電流很小，當負載力矩小于設定力矩時，機器速度隨力矩變化而變化。前段速度快時，線的力矩小，電機速度加快，把線拉緊，當前段速度慢時，線的力矩大，電機速度放慢，線松。使線的力矩保持一定，現場效果達到客戶的要求。
以上矢量重載變頻器相關資料由杭州三科變頻器整理。
