一、前言
泡面是全世界繼吐司面包以后的第二大生產加工食品類，在我國是全世界泡面第一產供銷強國。據調查，中國目前泡面生產流水線近三千條上下，年生產量190億包，銷售總額222億人民幣中國人民幣，在生產量和銷售總額上維持著高過30%之上的提高，遠遠地高過全國各地食品產業20.6%的均值提高水準。材料說明，伴隨著大家平衡膳食的調節和飲食結構的更改，及我國經濟的不斷發展趨勢，給食品包裝機械領域產生了優良的機會，推動了食品類制造業的迅速發展趨勢，必須研發出更高質量的食品包裝機械，食品機械設備，或利用例如矢量變頻器等設備進行改進生產工藝提升生產效率和商品多元化。
二、油炸方便面生產工藝流程
油炸方便面生產工藝流程：

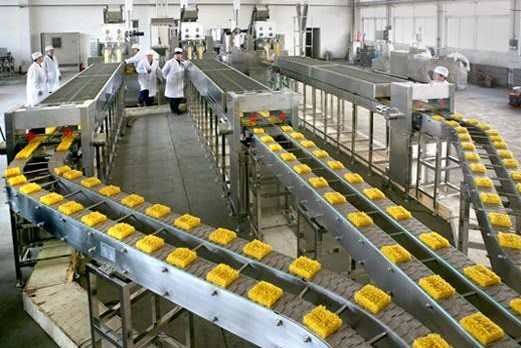

原材料拌和、混和→熟成→復合型壓片糖果→持續壓片糖果→切條波浪紋、成型→蒸制融化→初冷→斷開→伸縮→分排→著味→煎炸脫干→制冷→成品檢驗→分袋包裝→制成品裝車。文中關鍵詳細介紹泡面生產流水線的最終一道工藝流程：分袋包裝的自動式枕式包裝機的原理。
三、食品包裝機的原理
1、食品包裝機簡述
新科技科技成果的運用，應用機電一體化，實際操作簡單化，操縱程序化交易獲得極致的反映。枕式全全自動包裝機運用普遍，適應能力強，可用于曲奇餅干、泡面、糖塊、冰淇淋以及它小零食的包裝，也可用于藥業、零部件、紡織品、輕化和生活用品的包裝。包裝制品的總總寬達到450mm，包裝規格可在長（95-350）mm，寬（10-140）mm，高（5-70）mm范圍內隨意選擇。包裝工作能力為30-200包/分鐘，應用輸出功率：4kW。整個設備規格：5050×960×1800Mm。
2、電路系統的構成
開關電源選用三相五線制（或三相四線制）220V/50Hz供電系統，耗費輸出功率約為8kW。
服務器的電路系統關鍵由三個部分構成，可編程控制器（PLC）和無速度傳感器矢量素材變頻器調速為關鍵的操縱一部分及加溫操縱一部分。
3、自動式枕式原理
（1）加溫系統軟件
系統軟件接入控制箱開關電源后，就可以挑選開展加溫。電加熱器的工作電壓為48V。設定必要的加熱溫度后，通常需要20分鐘左右才能達到設定溫度。
（2）運作及速率設定
可編程控制器依據實際操作方法，可挑選手動式和自啟動，這時PLC設備上的“POWER”及“RUN”顯示燈亮。在調整塑料薄膜和工作材料（泡沫表面塊）后，實際操作方法是將電源開關sa2放入自動位置，跟蹤功率開關sa3將放置自動位置，按下啟動按鈕sb2，縱向電磁線圈ya1吸收，操作報警電源約2秒鐘，設備繼續操作。
服務器選用SKI600矢量素材變頻器進行調速。變頻器的實際操作電腦鍵盤裝在實際操作控制箱上，迅速的完成由控制面板電阻器R1設定運作速率。變頻器實際操作鍵盤上顯示信息的是電動機的轉速比。轉速比Rpm＝（120×F057輸出頻率/F052電機極數）×傳動齒輪占比。原廠時，有關主要參數早已設定好，使用人一般不必改動主要參數。
（3）枕式包全全自動包裝機的差速器組織和袋長調節機械設備（略）
（4）追蹤系統軟件
追蹤系統軟件是全自動包裝機的操縱關鍵，由PLC系統控制（見一部分關鍵PLC追蹤程序流程），該系統軟件可依據被包裝物件的樣子和尺寸精準定位，選用正反面向雙重追蹤，進一步提高了追蹤精密度。為了防止包裝產品的消費，及時處理包裝產品在加工過程中的偏差。設備運行后，塑料薄膜標識傳感器繼續檢查塑料薄膜標識(色標卡)，機械設備的一部分跟蹤開關檢查機械設備的部位，將上述兩個數據信號發送到PLC，按程序流程計算后，PLC的輸出Y6(正跟蹤)、Y12(反跟蹤)如果跟蹤預約頻率后檢查不符合技術標準，可以完全自動關閉檢查，防止浪費。
（5）食品包裝機對變頻器調速的規定
雖然常用的食品包裝機傳動裝置非常簡單，但對傳動系統的動態特性要求高，系統要求快速動態跟蹤特性和高速精度。因而務必考慮到變頻器的動態性性能指標，采用性能卓越變頻器才可以符合要求。調速系統軟件主控制回路。
（6）SKI600矢量變頻器的特性
·運用無速度傳感器閉環控制技術性，具備自動調諧作用，全自動調整 頻率，以做到負荷變化時電機額定功率平穩的實際效果；
具有高速穩定精度和快速動態響應，可以考慮傳動系統位置性能的操作規定。降低了因傳動裝置常見故障造成 的時間和財產損失。另外省掉了速度傳感器，具備較低的維護保養成本費。
·具備功能豐富、特性平穩、微型化、低噪聲運作等優勢。
（7）在SKI600變頻器的外場路線中，關鍵分六個一部分構成
a、直流電制動電阻接線端子P+、DB外接制動電阻R0；使系統軟件在泊車時，完成一瞬間安全性泊車；
b、FWD/REV輸入接線端子，F(xiàn)WD接收來自PLC的Y0輸出數據信號，變頻器按設定頻率正轉運行；X1,X2,X3,X4,X5,X6輸入自定智能的選定接線端子，X1接受。
來源于PLC系統控制輸出Y1的點動數據信號，變頻器完成點動運作；
d、頻率給出由安裝在電器柜上的電阻器R1開展設定，便捷當場作業員依據生產制造必須開展調速；
e、控制電路輸出端中，TA和TC為變頻器常見故障輸出接線端子，當變頻器常見故障時，PLC的鍵入數據信號COM、X10合閉，程序流程自動控制系統警報及全自動泊車；
4結語
枕式食品包裝機運用無速度傳感器矢量素材直流變頻調速，具備以下的優勢：
（1）簡單化傳動裝置，提升了設備運行的可靠性和可信性，減少了設備運行的噪聲，大大的增加了使用期和最大限度的減少設備故障率，減少公司檢修花費。
（2）提升生產量、控制成本。能夠 提升生產工藝，使出產量和質量都獲得提升，并能合理節約成本，完成利益最大化。
（3）完成全自動包裝機高效率、低損耗、自動識別等智能。
(4)根據轉距提高、避免顫抖、重新啟動等作用，完成不跳電運行的產品質量穩定，提高效率。
