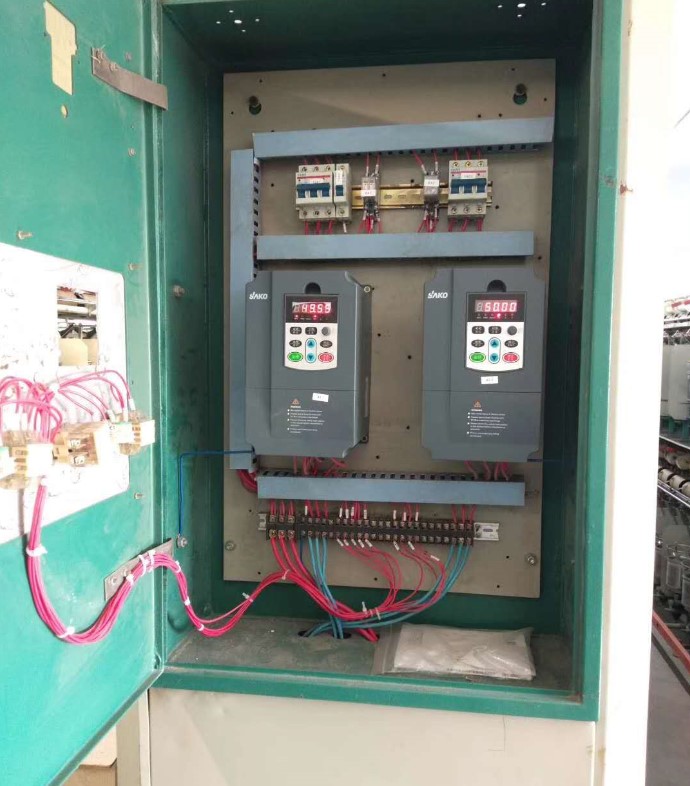

變頻柜是工業生產運用中常見的電器設備，一般選用PLC、觸摸顯示屏、變頻器、低壓電器等電器設備設計方案生產制造的機器設備。在變頻器運用各行業，應用可編程控制器控制器構成的智能產品是用以考慮工業化生產中不一樣加工工藝要求而設計方案生產制造的自動化機械。因為變頻器是應用SPWM造成仿真模擬的正弦波形數據信號，是快速電源開關的電力電子器件，因而造成了很多的輻射源、影響、傳輸?shù)入姎庠O(shè)備環境污染。因而在設計方案生產制造變頻柜時采用必需、有效的電子器件布局和排污是十分關鍵的。
一、排熱難題
變頻器的發燙是由內部的耗損造成的。在變頻器中各一部分耗損中關鍵以主電源電路主導，約占98%，控制電源電路占2%。為了更好地確保變頻器一切正?？孔V運作，務必對變頻器開展排熱大家一般 選用散熱風扇；變頻器的內窗散熱風扇可將變頻器的殼體內部排熱帶去，若散熱風扇不可以一切正常工作中，應該馬上終止變頻器運作；功率大的的變頻器還必須在控制柜里加散熱風扇，控制柜的風管要設計方案有效，全部進氣口要設定蓋土網，排風系統順暢，防止在柜中產生渦旋，在固定不動的部位產生塵土沉積；依據變頻器使用說明的自然通風量來挑選配對的散熱風扇，散熱風扇安裝要留意抗震難題。兆富科技官網：http://www.ynpax.com
二、干擾信號難題
I.變頻器工作中因為整流器和直流變頻，周邊造成了許多的影響無線電波，這種高頻率無線電波對周邊的儀表盤、儀器設備有一定的影響，并且會造成高次諧波，這類高次諧波會根據供電系統回路進到全部供電系統互聯網，進而危害別的儀表盤。假如變頻器的輸出功率非常大占全部系統軟件25%之上，必須考慮到控制開關電源的抗干擾性對策。
II.如果系統軟件有直流焊機、電鍍電源等高頻沖擊負荷，變頻器本身會受到影響進行維護，則會考慮所有系統軟件的開關電源產品的質量問題。
三、安全防護難題必須留意以下幾個方面
I.防潮防凝水:當場放置變頻器時，必須注意變頻器柜上沒有管道法蘭盤或其他泄漏。變頻器周圍不得有濺水?？傊?dāng)場柜門的防水等級在IP43以上。
II.防污:所有進氣口應設置蓋網隔絕絮狀物污垢進入，蓋網應設計拆卸式，便于清除、維護。復蓋網的網格圖根據現場的詳細情況，復蓋網周圍與控制柜的連接處必須嚴格解決。
III.耐腐蝕氣體:化工制造行業這種情況很多，可以將變頻器放入控制室。
四、變頻器接線標準
信號線和驅動力線必須分離接線:應用模擬輸入數據信號進行遠程控制控制變頻器時，為了更好地降低模擬輸入受變頻器和其他機械設備的影響，請將控制變頻器的信號線和弱電回路(主回路和順序控制回路)分離接線。間距應在三十厘米之上。即使在控制柜中，也必須保持這樣的接線標準。該數據信號和變頻器之間的控制電路最多不得超過50米。
信號線和驅動力線必須放在不同的金屬材料線或金屬波紋管內：如果連接plc和變頻器的信號線不放在金屬管內，很容易受到變頻器和外圍設備的影響；而且變頻器沒有嵌入式串聯反應器，因此變頻器的輸入輸出驅動線將對外界產生強烈的影響，因此信號線的金屬軟管或金屬波紋管應擴展到變頻器的控制終端，以確保信號線與驅動線完全分離。
1)模擬量輸入控制信號線應應用多股絞線屏蔽電纜，電纜線規格為0.75mm2。請注意，電纜剝離線盡可能短（5-7毫米）。另外，剝離線后的屏蔽層必須用絕緣膠帶包裹，以免屏蔽電纜與其他機械設備接觸引進的影響。
2)為了更好地提升接線的簡單性和可信性，強烈推薦信號線上應用過線棒接線端子。
五、變頻器的運作和有關主要參數的設定
變頻器的設置主要參數很多，各參數有一定的選擇范圍，應用中基本參數不好，導致變頻器不能正常工作。
控制方法：即速率控制、轉矩控制、PID控制或別的方法。采用控制方法后，一般要依據控制精密度，必須開展靜態數據或動態性識別。最少運作頻率：即電動機運作的最少轉速比，電動機在低轉速比下運作時，其排熱特性很差，電動機長期運作在低轉速比下，會造成 電動機損壞。而低速齒輪，其電纜在電氣流中也會膨脹，會引起電纜熱。
最大運轉頻率:一般變頻器比較大的頻率為60Hz，有的甚至400Hz，高頻率使馬達高速運轉，對于一般馬達來說，其滾動軸承不能長期超量定轉速比運轉，馬達的馬達轉子能否承擔這樣的向心力。云南省變頻器檢修微信公眾號：ynwxbpq，熱烈歡迎關心。
載波通信頻率:載波通信頻率設定的高次諧波量越大，與電纜的長度、電機的熱量、電纜的熱變頻器的熱量等因素有關。
電機參數：變頻器在主要參數中設置電動機的輸出功率、電流量、工作電壓、轉速比、較大 頻率，這種主要參數能夠從電機型號中立即獲得。
跳頻：在某一頻率點上，有可能會產生共振原理，尤其在全部設備較為高時；在控制制冷壓縮機時，要防止制冷壓縮機的低頻振蕩點。
上述變頻柜相關資料均由杭州三科變頻器整理編輯。
