IGBT故障判斷防范措施
在直流電儲能技術電容器與三相IGBT中間的斷掉點聯接二只25W、380V工作電壓供電系統的電燈泡檢驗IGBT故障。

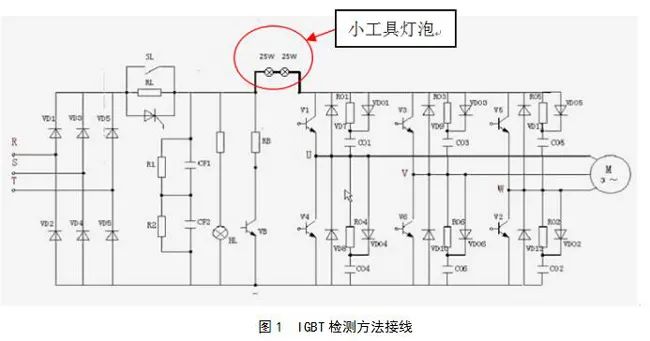

在具體運用中，電路這些一般為聯接接地銅排或快熔，把聯接獎牌和快熔除掉，將三相逆變電源IGBT正開關電源與直流電儲能技術電容器中間斷掉，把電燈泡接在兩點之間就可以。IGBT檢驗方式布線如圖所示1所顯示。
當逆變電源電路出現難題的情況下，電燈泡比較有限流功效，維護逆變電源控制模塊，電燈泡接線方法如圖所示1所顯示。
（1）一上燈泡就亮且變頻器不運作。該情況能夠表明三只逆變電源控制模塊中最少有一相左右橋IGBT被穿透或走電了。
低壓時這類狀況有時候會主要表現出去，但接好直流電540V電壓時，會出現很大的泄露電流，說明控制模塊內部絕緣層不太好。出現此類難題我們可以將單只IGBT逐一拆卸，假如拆到哪一相的IGBT電燈泡不會亮，就說明該相IGBT壞掉。

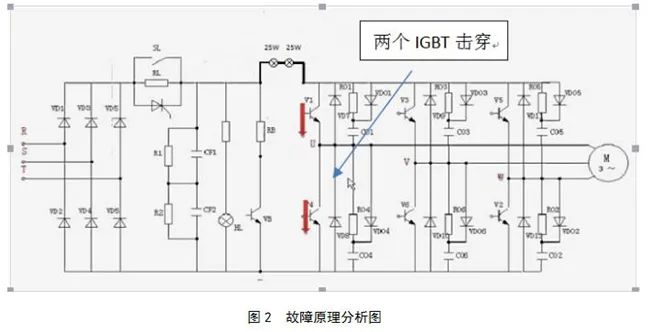

圖2為故障基本原理分析圖表，假定U相的2個IGBT都穿透了，等同于U相短路故障，這時一上燈泡即亮。

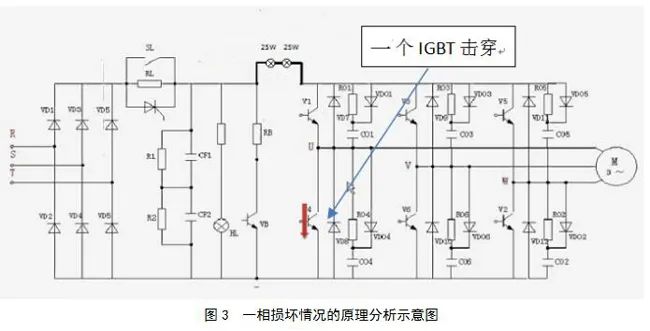

（2）接電源后沒有問題，可是一旦運作電燈泡就閃爍，而且電燈泡的色度隨頻率的轉變而轉變。所述狀況表明三相控制模塊中出現了一相上橋或下橋毀壞的狀況，如圖所示3所顯示。例如，假定U相上橋V1接到開啟鼓勵數據信號而飽和狀態通斷，早已毀壞的U相下橋V2與早已飽和狀態通斷的V1就產生了電源短路，因此發亮。
（3）通電運作時電燈泡也不亮，且三相輸出的工作電壓不平衡。
所述狀況說明某種IGBT內部引路，導致通斷內電阻擴大，貼近引路情況。若發覺此類難題可依據下列方法開展精確測量：運用數字萬用表的直流電檔精確測量三相輸出與地或三相五線零線間的工作電壓，一切正常情況下直流電基本上為零，若是發覺交流電壓表明在其中某相左右橋的一個橋?qū)ㄇ芳?，造?輸出的正負極半波不一樣；精確測量三相輸出與直流電母相電壓的正負極端，一切正常情況下平均分直流電母相電壓，若是出現某相精確測量的情況下超過母相電壓的1/2，或立即貼近母相電壓，說明此相IGBT半橋通斷欠佳。
5 總結
盡管變頻器的運用可信性十分強，但假如錯誤操作或發生意外時，也會造成 變頻器毀壞。因而，針對專業技術人員和職位實際操作工作人員必須充足把握變頻器普遍故障的平時維護保養和常見問題，以確保變頻器的安全性平穩運作。
