變頻器作為電力電子設備想要高效使用都需要不少的專業知識，變頻器的維修就更別說了。而且作為屬于高功率高運行的電力電子設備，受到環境和操作方面的影響出現的故障也是種類繁多。變頻器維修價格通常來說都不會低到哪去，這就對很多追求低成本的中小型企業帶來了不小的麻煩。下文主要講解一些常見，但同時方便用戶自己解決的故障。

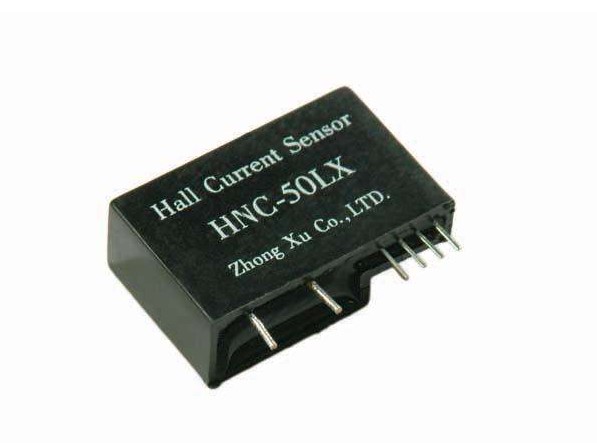

1、變頻器電流傳感器的故障檢修
大功率變頻器有一個通病，就是當變頻器的電流傳感器出現故障時，一送電(未啟動)就顯示 “OC”(故障)。這種故障通常只會損壞一個電流傳感器，檢測時可輪流拔去一個再送電看是否運行正常，哪一個接不上就是那個損壞，非矢量控制的變頻器用兩個輸出電流傳感器即可。

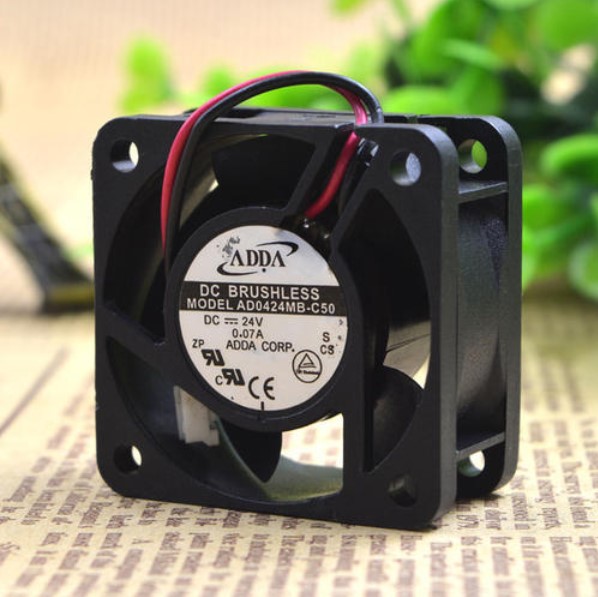

2、在檢查變頻器風扇時要先檢查其內部的風扇問題
案例：一臺(22W以上功率的變頻器，偶爾會在運行中會跳“OXH”故障，但不影響變頻器正常運行根據產品說明書依次檢查風扇和變頻器的溫度、電流都是否正常，經檢測后發現無異常。然后在檢查位于變頻器內部(模塊上頭)時發現。是其中一個三線(帶有檢測線)風扇壞了。同樣風扇在運轉中受灰塵多的影響也會使變頻器顯示此故障。由于變頻器散熱器的風扇是正常的，所以一般人并不清楚在變頻器內部還有風扇，這個誤區迷惑了很多維修人員。所以維修人員應先檢查變頻器里面(而不是外面所看到的風扇)
3、電路板的絕緣漆受到破壞要及時處理
維修變頻器的電路板時，由于拆裝元件造成電路板的絕緣漆受到破壞，很多人修好變器后沒有在電路板上再?lài)娨幌陆^緣漆，結果當電路板(特別是開關電源等強電部分)受或塵多時，則容易出很多故障。沒有絕緣漆也可用松香溶于酒精刷到電路板上，再用電吹風吹干。

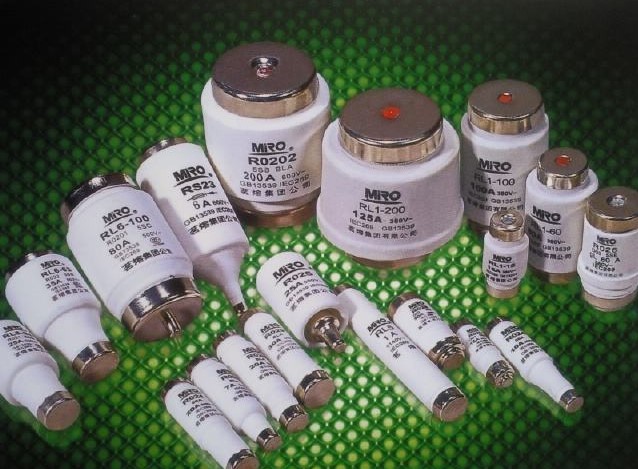

4、在變頻器電路中增加保險管
某些品牌變頻器開關電源沒安裝保險管，當開關管損壞短路時，經常把開關電源變壓器一次繞組燒斷，而某些變頻器變壓器不容易找到，價格又高。為了保護變壓器，通常的做法是在電路板上切斷開關管與變壓器一次繞組的回路，在切口焊上一個保險管(5A)或一個0.6~1/1W的電阻。這樣如果開關管短路，變壓器也平安無事。
5、參數復位解決變頻器部分疑難故障
一些雜牌變頻器防干擾能力比較差，運行一段時間后經常出現誤報警動作(如過電流、過載、過電壓等),有的則啟動不了或無故停車，這大部分由于通信程序出錯所致。這時可把變頻器時參數恢復出廠值，“參數恢復出廠值”是維修變頻器中的“萬能藥”時會經常用到。干擾有時可使變頻器顯示通信故障。參數都打不開，通常是變頻器的寄存器壞了，如果換了寄存器還不行則要換主板。
6、模塊損壞需注意檢查模塊驅動電路的部分元件
大多情況下IGBT模塊燒壞會損壞驅動電路的元件，最容易壞是穩壓二極管、光耦;反過來，如果驅動電路的元件有問題(如小電容漏電，PC923老化),也會導致1GBT模塊燒壞或變頻器輸出電壓不平衡。檢查驅動電路是否有問題，可在沒通電時比較一下各路觸發端電阻是不是一致，通電時可比較一下開機后觸發端的電壓波形(但有的變頻器不裝模塊開不了機),這時最好裝有假負載，防止檢查時誤碰觸發端其他線路引起模塊燒毀。變頻器過電壓保護只是停止輸出，不能保護本身不燒毀
案例：為了維修一臺15kW變頻器，維修人員購買了IGBT模塊，但修了兩次都沒修好，奇怪是每次都可以用十幾天，后來送到我們這里維修。仔細調查后可知，驅動電路中的小電容存在漏電現象，電容中竟然有100k0左右的電阻值(正常為無限大)。由于該電容的對地電阻值還很大，在電路基板上很難檢測，當時該電路中其他元件也沒有燒毀，因此該發電工沒有注意該電容。因此，在變頻器維護時，將驅動電路的小容量電容器全部卸下，測定漏電的有無及其容量。
