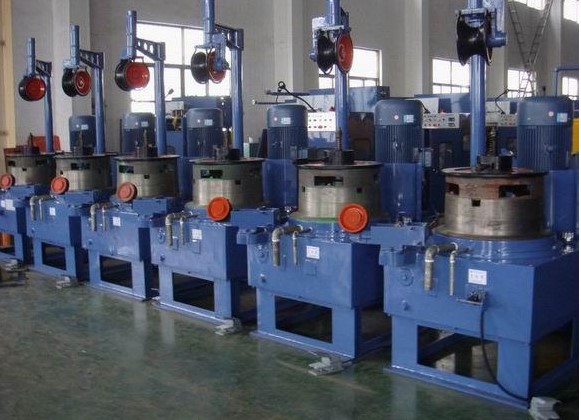

在中國工業化高速發展中，由于拉絲機在線材加工中關鍵作用，成為中國工業中的重要一環。特別是在鋼絲、銅絲、塑料、竹筷、木材、電線電纜等行業中的使用已越來越廣泛。拉絲機按照其用途可分為金屬拉絲機、塑料拉絲機、竹木拉絲機等；以拉伸方式可分為直進式、水箱式等，以線徑粗細又可分為大拉機、中拉機、細拉機和微拉機等，都由拉絲伸線和收線兩部分組成。為提高線纜的產量、質量和降低成本，拉絲機一般改為雙變頻或多變頻恒張力控制。下面我們介紹的是三科SKI600變頻器在水箱拉絲機中的應用方案。
應用方案
設備通過拉絲主變頻器的多極拉拽把較粗的金屬絲拉成較細的金屬絲。然后，通過收卷變頻器帶動工字輪實現整個拉絲工藝。為保證拉絲機收放線過程收、放線同步不斷線，系統一般采用拉絲主變頻器的頻率作為收卷從變頻器的前饋頻率。為使收放線恒定張力，收卷變頻器在收卷過程中，需要快速地跟隨調節頻率，且收卷變頻器上一般要配備制動電阻。

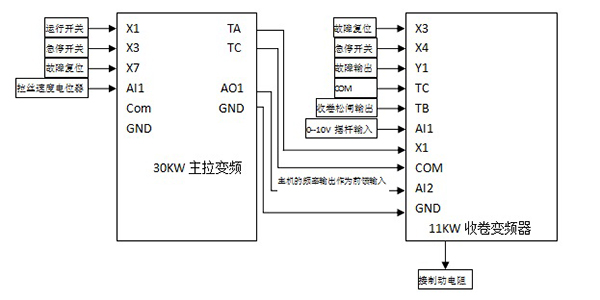

系統接線與部分參數設置

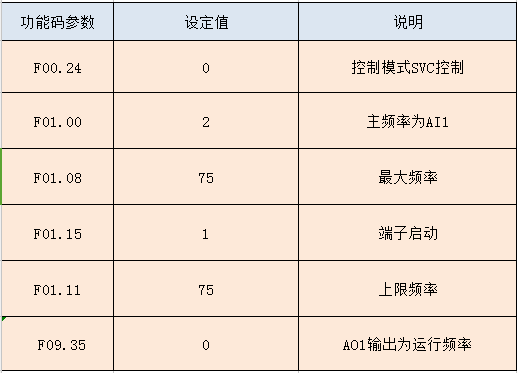

A、主機部分參數：

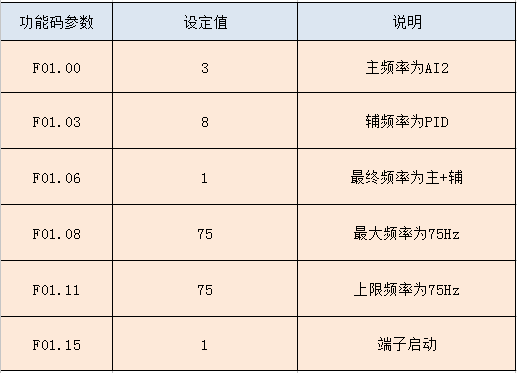

B、收卷變頻部分參數：
應用優勢
低頻力矩大，響應速度快，確保設備點動穿線方便快捷；
優化的前饋算法，使設備平穩啟停無斷線；
PID控制精度高，調節范圍廣，擺桿運行平穩；
雙PID參數調節，保證設備平穩收卷，減少了斷線率；
系統采用SKI600通用變頻器，提升了整體設備的生產效率。
