本變頻器的功能參數體系包括功能碼F0 ~F故障代碼E組和監控碼D組。每個功能組內包括若F功能碼。功能碼采用功能碼組號+功能碼號的方式標識，如“F5. 08"表示為第5組功能的第8號功能碼。

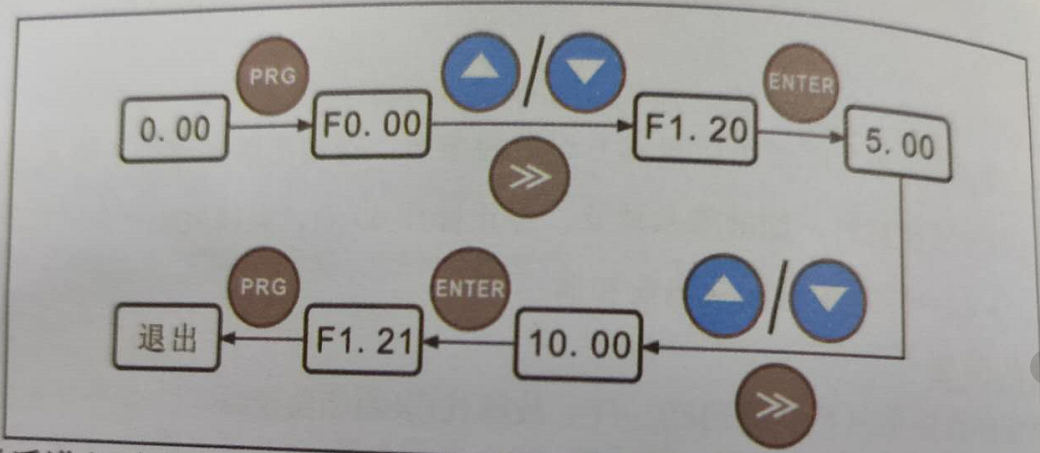

功能碼設定實例:
將正轉點動頻率沒定由5Hz修改為10Hz (FI. 20由5. 00Hz改為10.00Hz)
①按PRG鍵進入編程狀態,LED數碼管顯示功能參數FO.00,閃爍位停留在個位。
②按右前進鍵鍵,可以看到閃爍位在功能項的百位、十位、 個位移動。
③按上鍵或下鍵將相應位數字更改。LED數碼管顯示FL.20。
④按ENTER鍵，將會看到P1.20對應的數據(5. 00)同時，其單位Hz對應的指示燈亮，
⑤按,閃爍位到最高位"5",按五次上鍵，改為100
⑥按鍵，保存F1.20的值并自動顯示下一 個功能碼F1.21
7.按變頻器PRG 按鍵，退出編程狀態。
