一、行業概況。

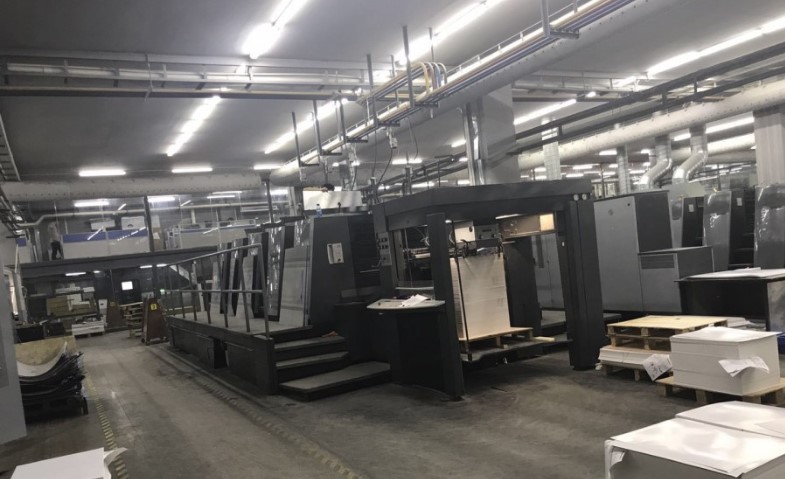

印刷機械的加工對象包括紙、紙板、各種厚度的薄膜，當然還有薄金屬材料和其他基底。根據不同印刷材料的要求，印刷設備采用多種印刷方法(凸、平、凹、孔和特殊印刷)，按比例在承印物的指定位置準確印刷各種顏色，從而形成包括文字和圖像在內的彩色印刷材料。
二、工藝流程。

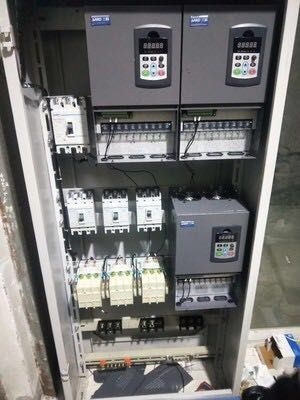

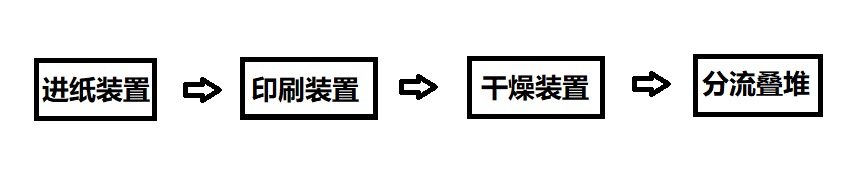

印刷機械主要分為四個主要部分:送紙、印刷、干燥和堆疊。在加工過程中，需要保證印刷材料按照規定的要求運動，在印刷材料行進的同時完成各種顏色的印刷或印刷材料的加工，從而產生印刷機械的兩個運動鏈，即輸紙運動(送紙裝置)和印刷運動(印刷裝置)。三科變頻的SKI600系列變頻器（Variable-frequency Drive，以下簡稱VFD）主要用于送紙器(送紙裝置)拖動紙張，完成送紙。
三、控制要求。
制動方式:當印刷工作結束或發生各種印刷故障或人身傷害時，需要迅速停車。
啟動方式:當打印設備啟動時，速度相對較低。進紙器只能在印刷機運行后啟動。
恒速模式:運行時，通過加速和減速按鈕改變送紙器的傳輸速度。
上傳數據:VFD的參數需要通過PLC進行轉換，然后上傳到上位機。
四、SKI600在印刷機中的運行方式
SKI600使用DC制動減速和停止。當運行頻率為30Hz時，在VFD異步電動機的定子繞組中引入DC (30%)，形成靜磁場。此時電機處于耗能制動狀態，旋轉的轉子切割靜磁場產生制動力矩，使電機快速停止。
首先，采用端子啟動方式。將打印裝置啟動的標志作為送紙裝置(送紙器)的啟動信號，可以提高印刷機的成品效率。
隨后通過KI600印刷機變頻器將(送紙器)數據上傳到PLC和上位機，通過轉換控制打印裝置，有助于送紙裝置和打印裝置的聯動。
