由于 PWM波形中含有大量的高次諧波，因此，在變頻器的輸入輸出均不符合標準的正弦波形，采用常規的功率分析儀和諧波分析方法會產生很大的誤差。
一、采樣頻率不夠造成變頻器諧波分析誤差
在分析輸出波形時，首先要對信號進行采樣。根據采樣定理，為了獲得信號的所有頻譜，采樣頻率fs必須大于信號最高頻率fm的兩倍(fs≥2fm)。當fs<2fm時，最高頻率只能是fs/2，頻率高于fs/2的部分信號會重構為頻率低于fs/2的混疊信號，造成頻譜混疊，誤差嚴重。
二、諧波分析誤差是由測量儀器實際帶寬不足造成的。
為了避免混疊，一般功率分析儀的常見做法是增加抗混疊濾波器，限制信號帶寬，濾除輸出的PWM波中高于fs/2的信號?？够殳B濾波器的帶寬是分析儀的實際帶寬。這種先濾除諧波再分析諧波的方法，分析結果誤差很大，甚至可以說分析結果是錯誤的。
三、分析算法造成諧波分析誤差
目前大多數分析儀都是用FFT算法進行諧波分析。利用快速傅立葉變換諧波分析，首先截取數據序列，然后對信號進行采樣，最后通過快速傅立葉變換對信號進行頻域離散化。根據 FFT的特點，要求截取的數據序列必須包含一個整周期信號，數據序列中的采樣點數必須是2的n次方。實際上，用于快速傅立葉變換的信號周期是最后檢測到的信號周期。因?yàn)檩敵龅男盘栔芷诓煌耆€(wěn)定，必然會產生誤差。根據 FFT的要求， FFT算法的局限性是非常明顯的：如果從信號中截取的數據序列不是整數個信號周期，就會產生頻譜泄漏和嚴重的誤差。
利用FFT諧波分析時，頻譜泄漏影響了諧波分析的測量精度，而導致頻譜泄漏的最根本原因是采樣中周期同步的誤差。應對頻譜泄漏現象，分析儀的一般方法是利用窗函數來處理，這種方法只是一定程度的抑制譜泄漏，可以說會帶來新的誤差。
四、測量精度造成諧波分析誤差
諧波分析是以電信號的測量為基礎的，功率分析儀測量電信號產生的誤差必然會導致分析結果的誤差。為了減少測量誤差對諧波分析的影響，選擇真正高精度的功率分析儀是關鍵。
五、計算誤差
將電信號采樣為數字信號后，由功率分析儀進行處理，根據公式計算出有效值、平均值、功率、總諧波畸變和諧波系數等相關參數。

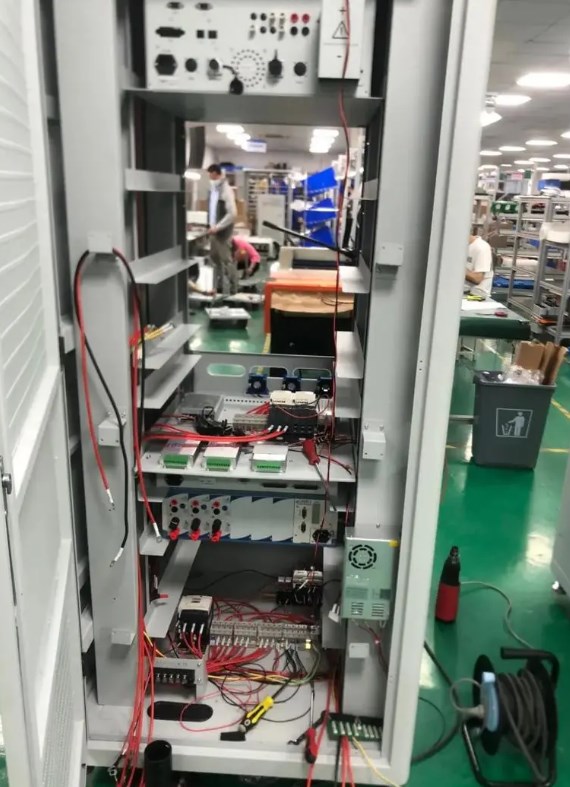

六、選擇合適的功率分析儀
針對諧波分析中誤差的來源，可以對功率分析儀提出以下幾點要求：
（1）采樣頻率應足夠高，滿足諧波分析的要求，不低于200kHz。
（2）寬帶應該是變頻開關頻率的6倍以上，帶寬不應該小于100 kHz。
（3）諧波分析算法采用dft算法，對數據序列的整個周期特點沒有要求。
（4）有較強的硬件支持，滿足了 DFT算法對運算速度、計算量要求。
（5）采用誤差參考條件明確的高精度功率分析儀，參考條件包括實際使用條件。
