由于變頻器輸出的電壓波形與正弦波相似，而不是真正的正弦波，其波形中含有大量的諧波元件，特別是高階諧波會增加變頻器的輸出電流，引起發電機繞組加熱、振動和噪聲，加速絕緣老化，甚至可能對電機造成損害；各種頻率的諧波會對空間發出不同的程序的無線電干擾，從而可能導致其他機電設備的誤操作。
所以在安裝時，要綜合考慮中央控制室、變頻器、電機之間的距離，以最大限度地減小諧波的影響，提高控制的穩定性。
（一）距離的定義：
1、近距：變頻器與電動機間距≤20米；
2、中距：變頻器與電動機間距>20米，且小于100米；
3、遠距：變頻器與電機的間距>100m;
（二）實際應用現場：
1、近距：變頻器與電機之間允許進行直接;
2、中距：變頻器與電機之間允許進行直接，但為了減少諧波和干擾，需要調整變頻器的載頻；
3、遠距：變頻器與電機之間允許進行直接，但是需要調整變頻器的載頻，以減少諧波和干擾，而且要安裝輸出交流電抗器。
（三）高度自動化的工廠里：

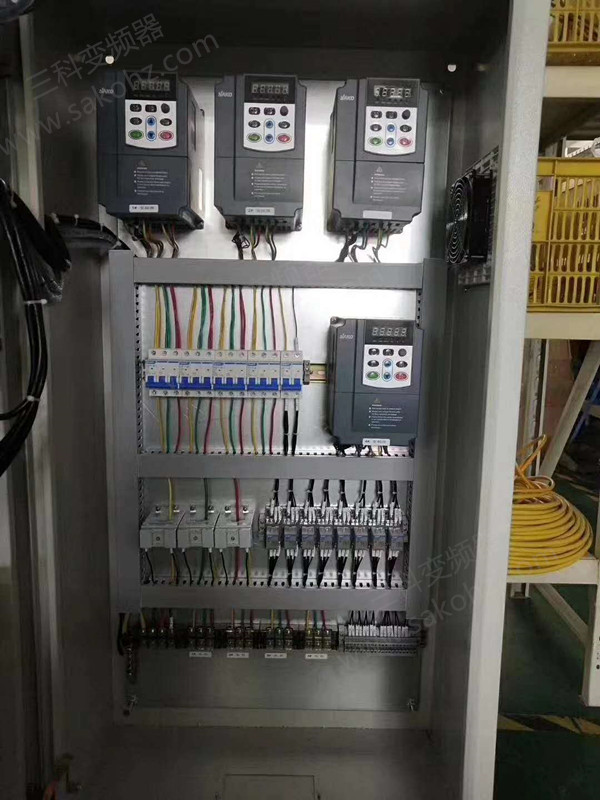

工廠若是高度自動化，那工廠所有相關的設備都需要能在中央室進行監控，因此，變頻器系統被送到中央控制室。
1、近距：也就是說，如果變頻器安裝在中央控制室?？刂婆_可直接與變頻器連接，由0-5/10V電壓信號和部分開關信號控制。受變頻器高頻開關信號產生的電磁輻射的影響，弱電控制信號會有部分的干擾，所以并不追求一定要美觀整潔，因此將變頻器置于中央控制室也無不可。
2、中距：如果變頻器稍遠于中央控制室之外，4-20ma的電流信號可以作為控制連接，如果距離更遠，則需使用rs485串行通信連接。
3、遠距：即變頻器與中央控制室的距離大于100m。此時，通信中間繼電器可用于達到1km的距離；如果更遠，就需要使用光纖連接器，最遠可達23公里。
利用通訊電纜連接，方便形成多級驅動控制系統，滿足主從和同步控制的要求。與目前流行的現場總線系統連接將大大提高數據轉化率。如果對中控室與變頻柜之間的距離進行延長，則可有效減少變頻柜與電機的間距，從而更加合理地布置，提高系統性能。
