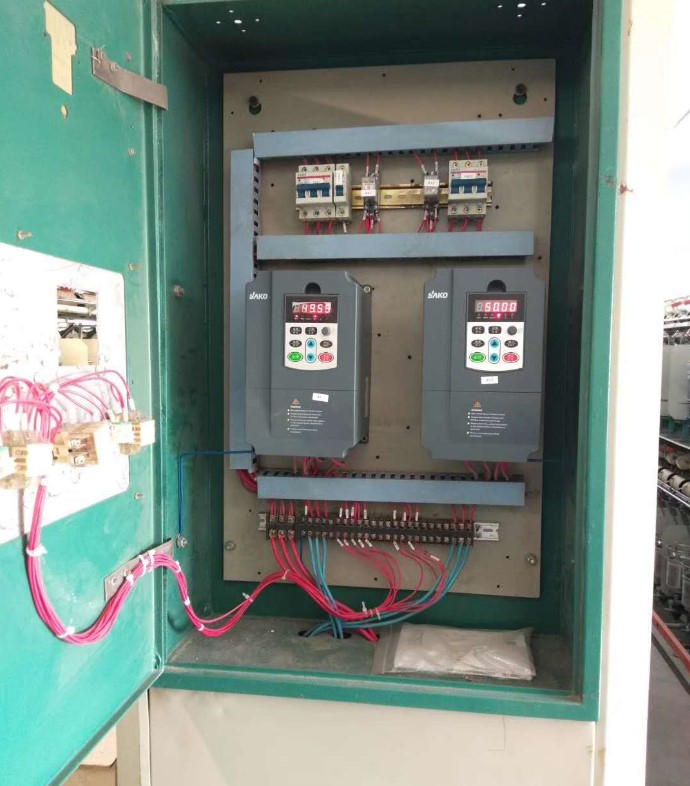

變頻柜是利用功率半導體器件的通斷動作，將工業頻率的電源轉換成另一種頻率的電控裝置。目前使用的變頻器多為AC-DC-AC (VVF變頻或矢量控制變頻)，通過整流器將工頻交流電源轉換為DC電源，再將DC電源轉換為頻率和電壓可控的交流電源，也可用于供電。變頻柜的電路一般包整流器、中間直流環節、頻率變換器和控制四部分。
變頻柜在起動過程時如何加速?
1.變頻柜的制動單元
能耗電路：由制動電阻和制動單元組成。當直流電壓過高時，制動電阻將部分電能轉化為熱能并消耗掉。
制動電阻：當直流電壓超過上限值后，令濾波電容向制動電阻放電，使直流電壓迅速下降，防止變頻器跳閘。
制動單元：控制充電，放電裝置，當UD> UDH1，能量消耗電路被導通;當UD
齒隙：能耗回路的通斷電壓UDH1與斷開電壓UDH2之差，用來防止制動單元因頻繁通斷而損壞。
2.變頻機柜的啟動和加速。
起動過程：頻率從0Hz開始，逐漸上升到給定頻率，故起動過程平穩。
起動特點：轉子繞組以很低轉速切割額定磁通，故起動電流可以控制在允許范圍內。
加速時間：頻譜由0赫茲升至基本頻譜(或最高頻譜)的時間，可根據系統要求任意設定。
