本文主要介紹杭州三科SKI600系列拉絲機專用重載變頻器在動力放線架上的使用情況，簡要描述SKI600變頻器的特點、“動力放線架”對變頻的具體要求、及其他相關注意事項。
電纜制造工業中，很多加工機械的工藝過程都是從放線開始，到收線結束，最廣泛使用的是放線支架，其中動力放線支架技術含量較高。為了確保加工質量，線材在收放過程中必須保持張力不變。
傳統控制方式是常采用PLC的A/D、D/A模塊，通過讀取張力擺桿電位器的電位來獲得所需求的放線快慢程度，不同軸徑的收線輪對應著不同的PLC的PID內部調節參數，如PID設定不合適，容易讓放線輪處于不穩定狀態，造成放線張力不均勻的現象，從而影響產品的品質。
目前，動力放線架，采用變頻器進行張力恒定控制已是行業發展的趨勢，通常需要變頻器具有 PID調節功能，且 PID可以雙向調節。在目前工業應用中，只有少數幾個品牌的變頻器可以滿足這種要求，而不需要任何輔助附件的，而杭州三科變頻器正是其中的佼佼者。
一、動力放線架的控制方式及工藝要求
放線輪的放線速度取決于收線輪的收線速度，因?yàn)槭站€輪總有一個開始和減速的停頓過程，因此放線輪的放線速度是不固定的，同時，線速度也會隨著收線輪軸徑的變化而變化，在轉速一定的情況下，線速度也會發生變化。收線張力的大小直接影響產品的質量，由于張力過大，收線過緊，對于小徑線容易變形或拉傷內芯，收線輪在收線時會在卷芯上產生軸向滑動，造成收線不整齊。為此，需要根據拉力擺桿的平衡位置，對拉力擺桿的速度進行動態調整和修正。
一般來說，對放線架的要求如下:
1、收放線時，線材張力保持不變；
2、當收線輪加速或減速時，需要快速的“放線輪”自動跟蹤收線速度，并保持線速度一致；
3、可根據收線盤直徑的變化，自動調節放線輪的速度；
4、在某一速度范圍內穩定運行時，放線架的張力擺桿要穩定，不會發生反復擺動；
5、需具備斷線檢測功能，當出現松線、斷線時，要求斷線輪可自動反轉；
6、當系統以一定速度穩定運行時，放線架的張力擺桿應穩定；張力擺桿無反復擺動；

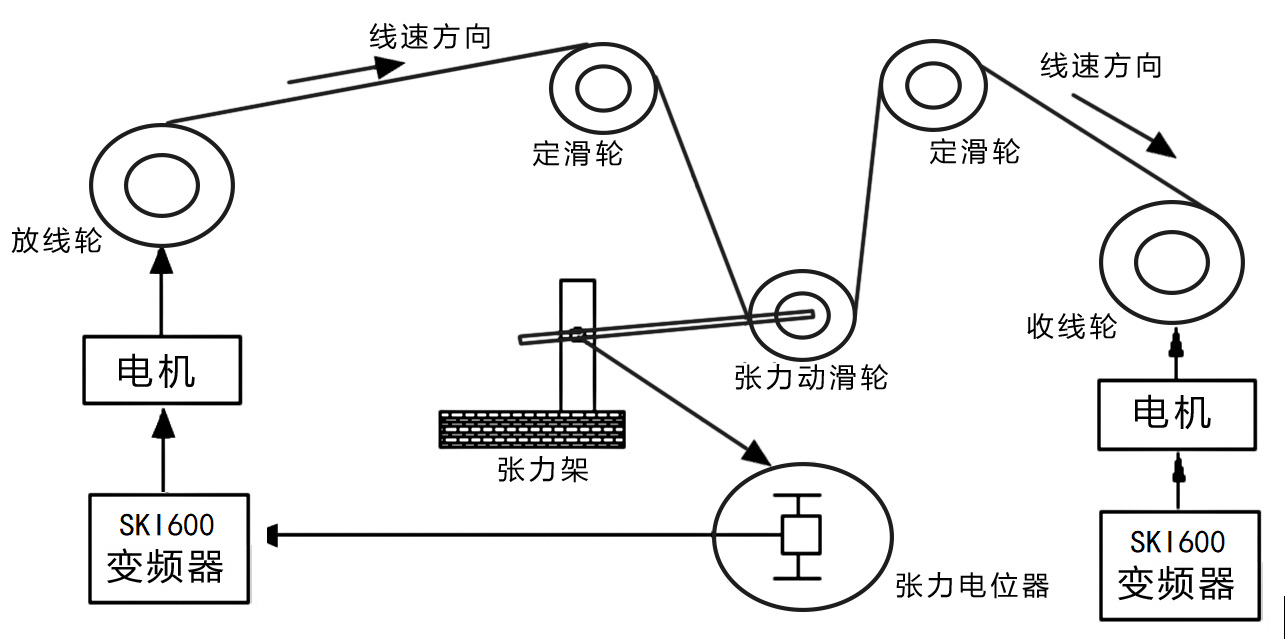

收放線架原理圖
二、杭州三科SKI600變頻器的特點
（1）易于安裝，設備調試簡單：只有正確調整張力檢測電位器的位置，啟動后才能自動跟蹤拉速，無需其他外部信號控制，直接形成獨立整體，節約設備成本；
（2）無論大盤、小盤，無論粗線、細線，無論高速、低速，張力始終恒定，只由張力動滑輪的配重確定；
（3）可在張力擺桿的下限位、中點零位或“上限位”等任意位置開機運行；
（4）自動識別收放卷速度，自動跟蹤收放卷線速度，張力擺桿基本保持在動力收放卷架中點。
位置。具有PID的雙向輸出功能，可以輕松實現電機正反轉控制；
（5）多組PID參數切換功能，輕松應對復雜多變的控制工藝；
（6）采用模塊化設計，功能擴展非常靈活；
（7）主控系統采用32bit高速DSP，集成無PG矢量控制，V/f控制，轉矩控制；
（8）高啟動轉矩：無PG矢量控制模式下，在0.5Hz時，可提供150%的啟動轉矩；
（9）優良的魯棒性能，可以確保負載能快速起停；
（10）快速動態響應：無PG矢量控制模式下，動態響應時間小于20ms;
（11）快速限流功能：可以快速將電流限制在保護點以內，大大減少過流報警故障概率；
（12）高功率因數輸出、無功損耗低；
（13）具有故障自動復位、掉電復位功能，保證生產連續及生產效率；
（14）牢固的EMC設計，內置C3濾波器，有效抑制諧波，降低變頻器運行時對外圍控制回路和傳感器的干擾；
（15）完善的保護功能：過電壓/欠電壓保護、變頻器過熱保護、接地故障保護、短路保護、過流保護、過載保護等。
三、系統控制方案
（1）主回路接線十分簡單，將三相電源接至變頻器輸入R、S、T端，將變頻器輸出U、V、W接至電機的三相端子即可。在接線時需注意端子標識，杜絕誤接或反接。
（2）動力放線架控制系統給變頻器啟停開關量信號，當X1端與COM端閉合，則啟動變頻器，斷開則停止變頻器。
（3）如下（動力放線架接線圖）所示，放線的張力同步控制，是通過系統中張力擺桿的位置變化，使張力電位器輸出電壓信號反饋給變頻器的PID控制系統，即變頻器模擬輸入AI1接擺桿位置反饋信號（0～10V），將期望擺桿穩定運行的位置點設定為PID給定值。系統運行過程中始終將反饋信號與給定值做比較，PID控制器根據其差值自動運算，實時改變變頻器的輸出頻率動態調節放線電機的轉速，確保擺桿位置的穩定，從實現了恒張力控制的目的。

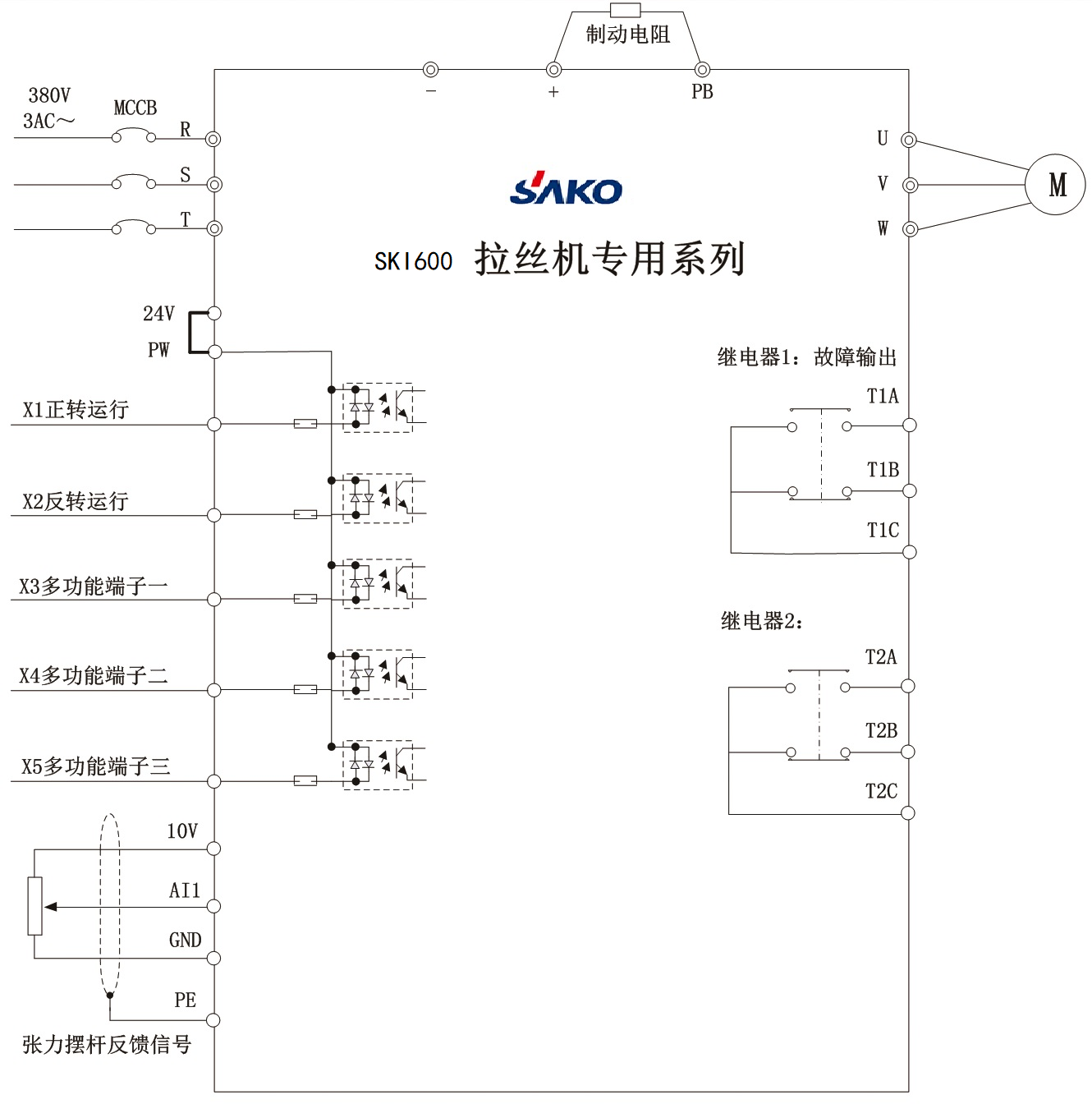

圖 2 動力放線架接線圖
四、調試

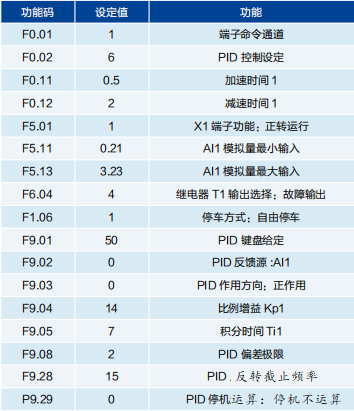

三科SKI600重載型變頻器為拉絲機專用變頻器，與SKI600通用型相比，程序部分已經針對動力放線架/雙變頻拉絲機的應用特性做了適配，并添加了部分專用功能，用戶在使用時，無需做過多的復雜設置，僅需要根據實際使用現場做簡單的參配置即可。具體的參數設置如表1所示：
1、調試過程：
① 將功能參數設置好，如控制方式、頻率給定方式，加減速時間等。
② 將擺桿調至“下限位”和“上限位”時，反饋信號最小電壓值作為F5.11參數設定值，反饋信號最大電壓值作為F5.13參數設定值；
③ 將擺桿調至中點位置（該位置可調的），調出FU.10（PID反饋）監視參數作為F9.01參數設定值；
④ 上電運行，如果擺桿調至中點位置動態響應慢，則增加比例增益，減小積分時間，建議調節方法為：先增大F9.04比例增益，保證系統不振蕩；然后減小F9.06積分時間。如果啟動速度過快，造成擺桿不穩定或者斷線，則需要減少比例增益，增大積分時間。
2、PID參數調試指導
① PID參數設定的一般步驟
確定比例增益P（F9.04）
決定比例增益 P吋，首先將 PID的積分(F9.05=0)和微分(F9.06=0)設置成純比例。比例增益 P由0逐漸增大，直到出現振蕩；再反過來，從此時開始，比例增益 P逐漸減小，直到系統振蕩消失，并記錄此英寸的比例增益 P，將 PID的比例增益 P設置為當前值的60%~70%。此時比例增加值 P (F9.04)已調試完畢。
確定積分時間Ti（F9.05）
確定比例增益 P后，設置一個初始值為 Ti的較大的積分，然后逐漸減小 Ti，直到系統出現振蕩，之后又依次增大 Ti，直到系統振蕩消失。將 Ti在此時記錄，設置 PID的積分時間常數 Ti為當前值的150%?180%。對整時常數 Ti的調試完成。
確定微分時間Td（F9.06）
微分時間Td—般不用設定，為0即可。若要設定，與確定P和Ti的方法相同，取不振蕩時的30%。
② PID微調方法
設定PID控制的參數后，可以用以下的方法進行微調。

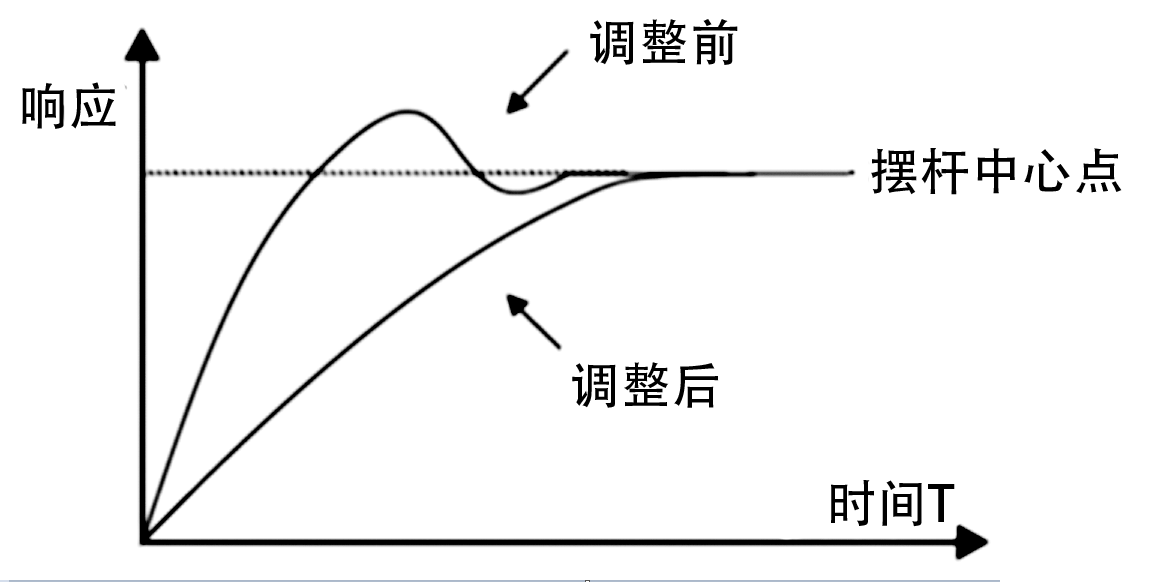

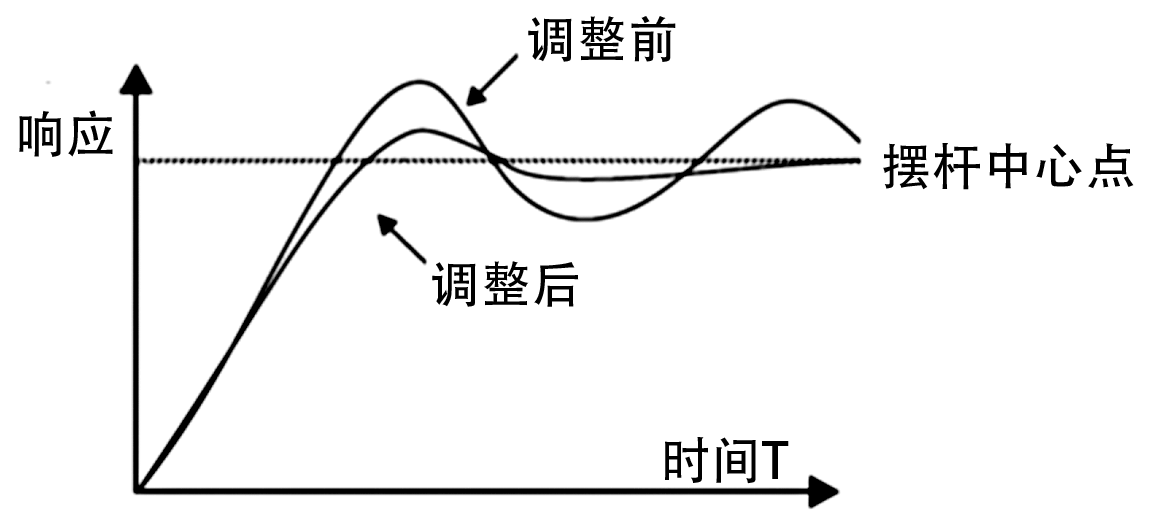

抑制超調：發生超調吋，請縮短微分吋間（Td),延長積分時間（Ti)。詳情見圖 3 說明：
圖 3 PID 抑制超調圖

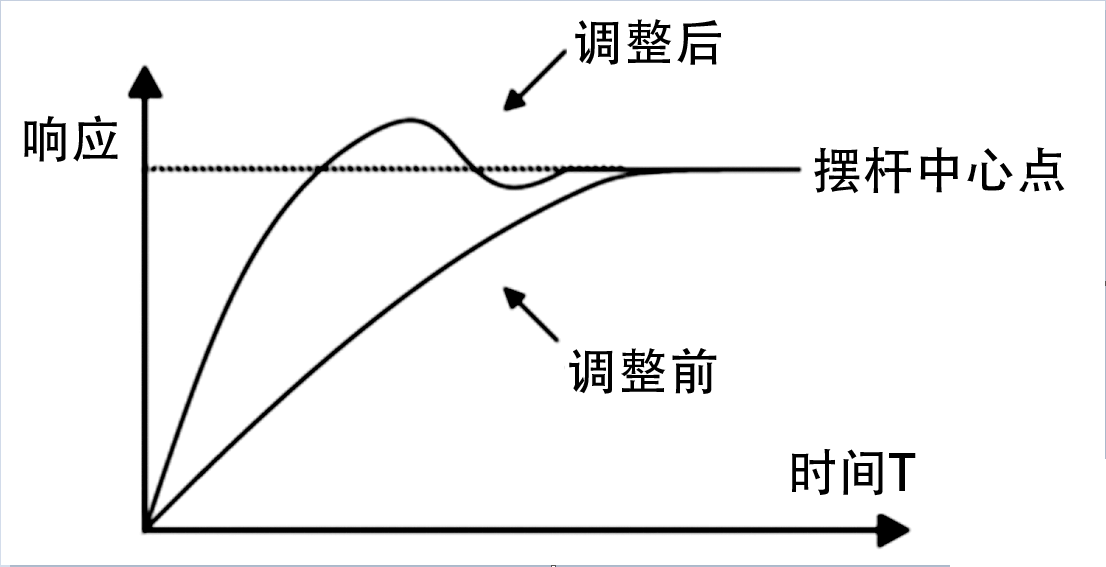

盡快使其達到穩定狀態：即使發生超調，但要盡快穩定控制時，請縮短積分時間（Ti)，延長微分時間（Td)。詳情見圖 4 說明：
圖 4 穩定控制狀態

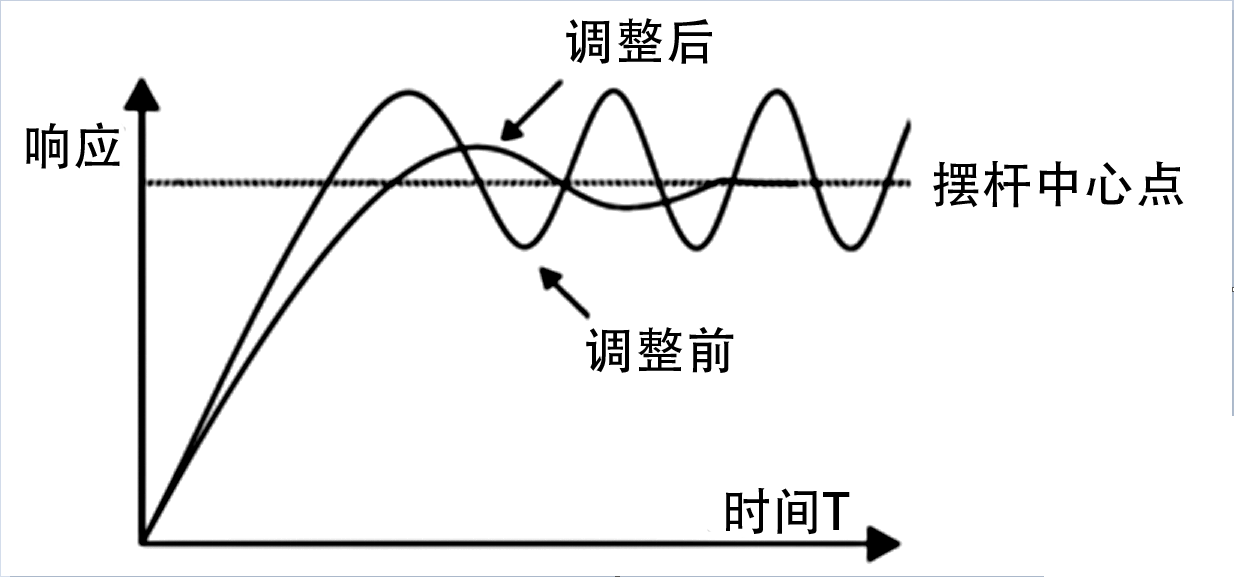

抑制周期較長的振動：如果周期性振動的周期比積分時間（Ti）的設定值還要長時，說明積分動作太強，延長積分時間（Ti）則可抑制振動詳情見圖 5 說明：
圖 5 抑制周期較長的振動圖
抑制周期較短的振動：振動周期較短，振動周期與微分時間（Td)的設定值幾乎相同，說明微分動作太強。如縮短微分時間（Td)，則可抑制振動。當將微分時間（Td)設定為0.00(即無微分控制），也無法抑制振動時，請減小比例增益。詳情見圖 6 說明：
圖 6 抑制周期較短的振動圖
五、使用效果

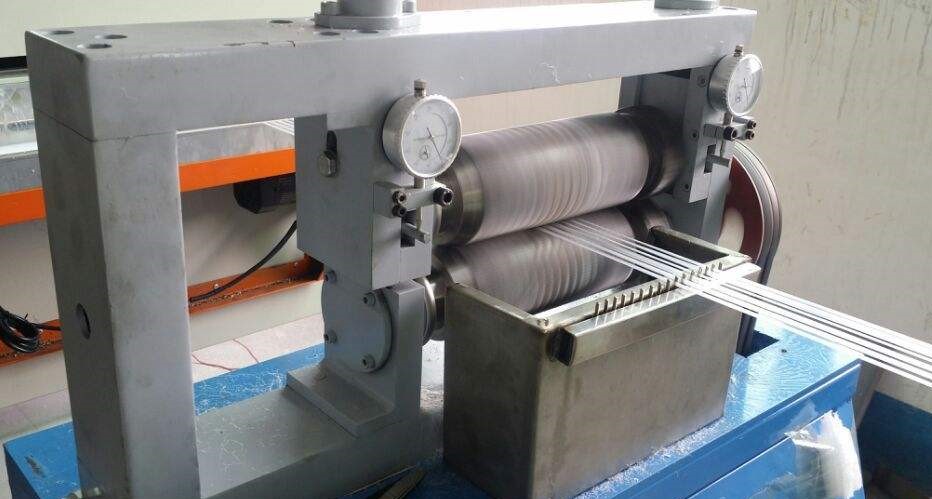

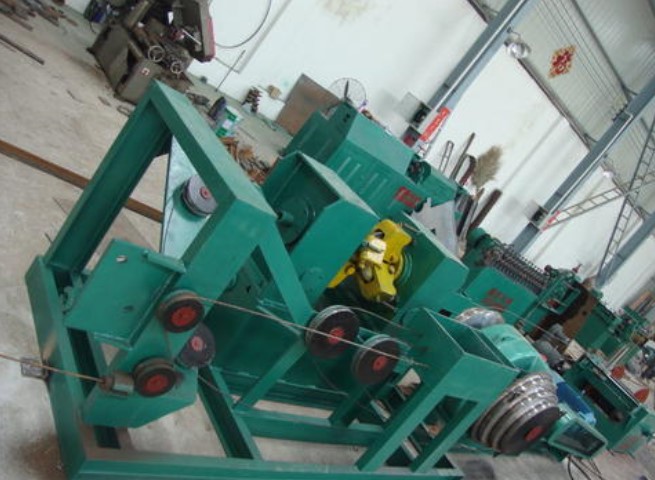

對動力放線架低速放線、加速放線、高速放線、減速放線等過程的測試，均能很好的滿足客戶的要求，得到客戶的一直好評。使用三科SKI600拉絲機專用變頻器驅動的動力放線架：調速范圍寬、穩態精度高、加減速快、操作靈活方便、在快速速度跟蹤和松線反向收線兩個方面均表現非常出色，大大提高了動力放線架的放線效率，在節省企業成本的同時增加了產品的產量，提高了產品的品質。應用現場圖片如圖 7 所示：
六、結束語
三科SKI600拉絲機專用重載變頻器在電纜行業的應用完美解決了電線電纜行業電動放線架和收線輪的控制問題。優化的PID參數控制功能，調速范圍寬，穩態精度高，動態響應快，保護功能齊全，安裝調試簡單，深受行業客戶喜愛。該系統省去了昂貴的A/D、D/A模擬轉換模塊和PLC軟件編程，這樣既可以節省顧客購機成本，而且對顧客競爭力有明顯的提升。
