立軸式破碎機通常稱之為制砂機。是多年來，研發人員通過對以往的礦山機械設備深入研究后開發出的設備，其具有國際先進水平的高效率、低能耗設備，其性能在各種礦石細碎破碎設備中發揮著不可替代的作用，是目前有效、實用、可靠的破碎設備。該產品廣泛用于各種礦石，水泥，耐火材料，鋁礬土熟料，金剛砂，玻璃原料，機制建筑砂，石料和各種冶金礦渣等。
結構

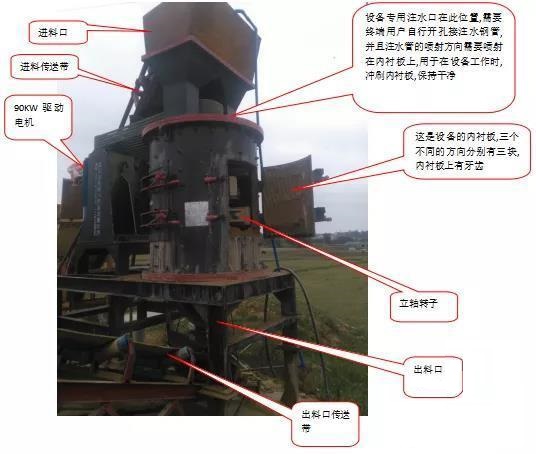

hx型立式?jīng)_擊破碎機由進料斗、分料器、渦動破碎腔、葉輪體、主軸總成、底座、傳動裝置及電機等七部分組成。
1.進料斗
其結構是一個倒立的棱柱式臺體(或圓筒)，在進料口設有耐磨環，由進料裝置的來料通過進料斗進入破碎機。
2.分料器
分料器也稱旋流破碎機通常安裝在旋流破碎室的上部，旋流破碎器的作用是將由進料斗輸送的物料分流，使一部分物料由旋流破碎室內直接進入葉輪，被葉輪向外拋出，由旋流破碎室外向外拋出，由旋流破碎室外拋出的高速物料沖擊破碎，不增加動力消耗，提高生產能力，提高破碎效率。
3.渦動破碎腔
旋渦破碎腔結構形狀為上下兩段圓柱形環狀空間，葉輪在旋渦破碎腔內高速旋轉，旋渦破碎腔內還可駐留物料，形成物料襯層，物料的破碎過程發生在旋渦破碎腔內，由物料襯層將物料旋渦破碎腔壁進行隔斷，使破碎作用局限于物料之間，起到耐磨耗自襯作用。觀測孔就是觀測葉輪流道發射口上耐磨塊和渦動破碎腔上襯板的磨損情況，破碎機工作時必須將觀測孔的密封性進行檢查，同時在旋渦作用下，葉輪高速旋轉，推動氣流，氣流經過破碎腔內的分配器，在葉輪中形成自循環。
4.葉輪
葉輪結構是由特殊材料制成的中空?qǐng)A柱體，安裝在主軸組件上端的軸頭上。葉輪是hx立式?jīng)_擊破碎機的關鍵部件，它通過錐形套筒和鍵連接傳遞扭矩并高速旋轉。物料通過葉輪上部進料器的中心進料管進入葉輪中心。材料通過葉輪中心的分配錐均勻分配到葉輪的每個排放通道，出料通道出口處安裝有特殊材料制成的耐磨塊，可更換。。葉輪將物料加速至60-75m/s的速度，將其甩出，沖擊渦流破碎室內的物料襯里，并進行強烈的自破碎。上下流道板安裝在錐帽和耐磨塊之間，以保護葉輪免受磨損。
5.主軸總成
軸系安裝在底座上，將電機通過三角皮帶傳給電機，并支持葉輪的旋轉運動。主要由軸承座、主軸、軸承等部件組成。
6.底座
在基座上安裝了破渦腔、主軸總成、電機和傳動裝置，基座結構形狀、中間四排柱空間、中心四排柱空間，用于安裝主軸總成、兩側布置通道。
7.傳動裝置
該裝置皮帶傳動功能通過單電機或雙電機驅動。兩個電機驅動電機安裝在主軸的兩側，兩個電機的皮帶輪與主軸皮帶輪連接，使主軸兩側的力平衡，沒有額外的扭矩。
8.支架
可考慮安裝支架或不安裝支架，這取決于破碎機的工作場所是否在露天或室內作業。
9.潤滑系統
本機采用美孚汽車專用脂集中潤滑，潤滑部位為主軸總成上、下軸承兩處，為便于注油，將油管引向機外，用于油泵定期加油。
工作原理
料斗內的物料進入制砂機后由分料器分為兩部分。一部分從分配器中部進入高速旋轉的葉輪，快速加速到葉輪內部，然后以60-70 m/s的速度從三個均勻分布的葉輪流道中拋出。首先將收集到的部分物料用分配器壓碎，然后一起壓入渦流支腔襯里。
在這種材料的渦動破碎腔中，對這種材料進行二次
該設備的電機是90KW/1190RPM/ 170A/60HZ的,變頻器在應用時,一定要把電機額定頻率F3.04由出廠值50HZ改為60HZ,變頻器驅動此設備跟工頻驅動此設備是不一樣的,而且制砂機變頻器的F1.06和F1.09都要由出廠值50HZ改為60HZ。
