張力控制能夠應用在很多工業生產相關的領域中，而且保持驅動設備的輸出張力恒定，能夠有效的提高產品質量。例如在造紙、印刷、電線、電纜、印染、包裝、拉拔、壓花、紡織、皮革、金屬加工等行業中都廣泛的采用了該技術。張力控制可分為恒張力控制和變張力控制兩種，這里以恒張力控制為主要內容為大家進行相關的論述
一、引言
隨著我國經濟騰飛，工業市場對張力控制設備需求量也開始穩步增長，同時隨著市場對產品質量標準的提高，這也對張力控制的精度和設備和自動化程度提出了更高要求。傳統的張力控制器加磁粉離合器的方案已不能滿足市場需要，變頻調速技術的誕生為張力控制設備的發展插上騰飛的翅膀。
二、張力控制基本概念
1.什么是張力?
張力指的是材料表面的拉伸力，在工業生產的許多領域中，都需要進行精確的張力控制，保持驅動設備輸出恒定。
2.張力和扭矩、卷徑的關系
圖 1 張力和扭矩的關系
如圖1所示F表示材料張力，T表示卷簡扭矩，D表示卷簡材料直徑(D=2×R)，關系如下：
F張力=T扭矩/R半徑
根據以上公式可知，不管材料速度如何變化，張力與扭矩和半徑的關系保持不變。因此控制好扭矩與卷簡的半徑關系就能保持材料張力F恒定。恒張力控制的基本原理就是讓電機輸出力矩根據卷簡材料直徑變化而變化。
3.張力控制兩種模式
轉矩控制：控制電機輸出力矩大小保持材料張力恒定，轉矩控制一般用于需要高精度的張力控制場合，如漿紗機、復合機、印刷機、分切機等。
圖 2 轉矩控制放卷
速度控制：通過調節電機轉速快慢控制恒張力。速度模式一般和張力調節輥配合使用，張力大小由外部調節輥調節。速度控制一般用于張力控制要求不高的場合，如拉絲機等。
圖 3 速度控制放卷
4.張力控制系統基本要求
張力控制系統是張力傳感器和張力控制器的一種系統集成，是一種實現恒張力的自動控制系統，其作用主要是實現輥間的同步，收卷和放卷的均勻控制，工藝方面要求如下：
? 在設備起動，恒速運行，停機整個過程中都能保持恒張力;
? 在纏繞類收放卷設備中，剛起動空卷時和停機前滿卷時都能保持恒張力;
? 張力大小可以自由設定，系統能顯示實際卷徑大小。
5.張力控制系統的方案
目前市場上使用的張力控制方案主要有四種(見表1)。

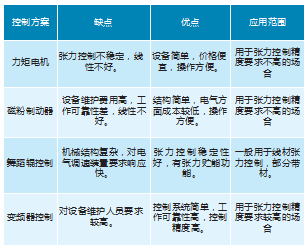

表 1 常用張力控制方案比較
通過變頻器可以控制電機轉速快慢或控制電機力矩大小，并以此滿足恒張力的需求，是目前市場上應用較為成熟的一種方案。
