本文將從空氣壓縮機控制工藝，提出電氣控制系統的控制策略,設計空壓機變頻器控制方案。系統采用極簡化的控制方式，取得滿意的運行效果。
一、 引言

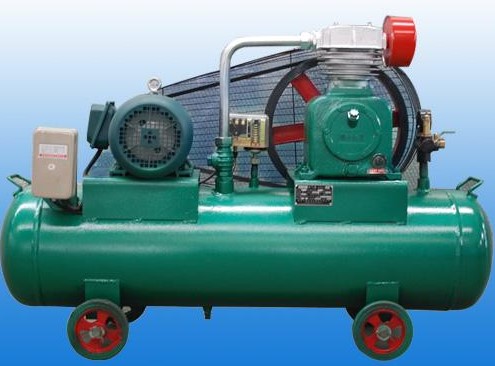

現在常用的空氣壓縮機有活塞式空氣壓縮機，螺桿式空氣壓縮機（螺桿式空氣壓縮機又分為雙螺桿式空氣壓縮機和單螺桿式空氣壓縮機）；離心式壓縮機以及滑片式空氣壓縮機；渦旋式空氣壓縮機。 目前用到變頻器的空壓機多為螺桿式壓縮機，另外按照電機有同步和異步之分，這里我們主要介紹螺桿式壓縮機。
二、 空壓機的工作原理
1. 單螺桿空壓機工作過程分為吸氣、密封及輸送、壓縮、排氣四個過程。
-當螺桿在殼體內轉動,空氣由進氣口吸入，同時也吸入機油；
-在輸送過程中齒溝嚙合間隙逐漸變小，油氣受到壓縮；
-當齒溝嚙合面旋轉至殼體排氣口時，較高壓力的油氣混合氣體排出機體。
2. 雙螺桿空壓機是容積式壓縮機中的一種，空氣的壓縮是靠裝置于機殼內互相平行嚙合的陰陽轉子的齒槽之容積變化而達到。轉子副在與它精密配合的機殼內轉動使轉子齒槽之間的氣體不斷地產生周期性的容積變化而沿著轉子軸線，由吸入側推向排出側，完成吸入、壓縮、排氣三個工作過程。
三、 杭州三科解決方案
智能PID計算，變頻器內部處理，使得壓縮機不需要頻繁加卸載，實現變頻運行；
內置Modbus通訊，與空壓機控制器完美結合，提供準確的電壓、電流、頻率和功率，使得調試和使用簡單化；
提供完整的保護功能（電壓、電流、溫度、失速、對地、短路、風機、保養等保護），延長機器的使用壽命；
工藝化參數固化，使得調試簡單化，減少現場調試時間；
對電機的完美控制，降低電機的噪聲，提高電機的效率和降低電機的能量損耗；
提供直觀易懂的觸摸屏，實現空壓機所需的各項功能，方便用戶操作；
根據空壓機工藝要求，內部參數固化；
根據客戶要求，將公司簡介寫入觸摸屏，也可提供客戶所需要的實時數據；
雙驅動
加入風機PID控制，進一步降低風機噪音，提高節能；
增加對風機的保護，風機故障后直接停機，使得主機不會溫度過高出現故障；
通過Modbus通訊，方便客戶獲取主機、風機運行參數。
以上使用三科驅動器方案，均可使用同步電機，進行開環矢量控制
四、 杭州三科變頻器變頻驅動的控制工藝
變頻驅動方式下，控制器檢測空壓機的排氣壓力，根據“設定排氣壓力”值進行計算，控制變頻器的輸出頻率，使得排氣壓力穩定在“設定排氣壓力”值的水平。當變頻器輸出頻率低于 50Hz 時，系統的效率高于工頻驅動方式。當實際反饋壓力大于或等于休眠判斷壓力時，開始進行休眠判斷計時，持續這種狀態時間到達休眠判斷時間后，空壓機會進入空久停機。在非持續的情況下，休眠判斷計時會自動清零。
空壓機控制流程圖
五、三科控制機控制系統優勢
1. 恒頻啟動
2. 分段壓力控制： 當其壓力大于分段壓力，頻率下降，壓力與頻率
3. 通過變頻器調節電機的轉速來調整氣體流量，使電機的輸出功率與流量需求成正 比，保持電機高效率工作，功率因數高，無功損耗小，節電效果明顯；
4. 精準的PID響應，對于顧客的需求量能做到同步。
5. 當采用永磁同步電機驅動時，具有：調速精度高、高性能、體積小、重量輕、控制系統簡單、節能效果明顯等特點。
六、 結束語
以上解決方案，已經得到多個空壓機廠家認可，長期使用，運行平穩，控制效果優秀，獲得用戶好評。
上述內容由杭州三科變頻器收集，如有疑問或有意咨詢變頻器價格等業務，請通過官網聯系客服人員了解詳情。
