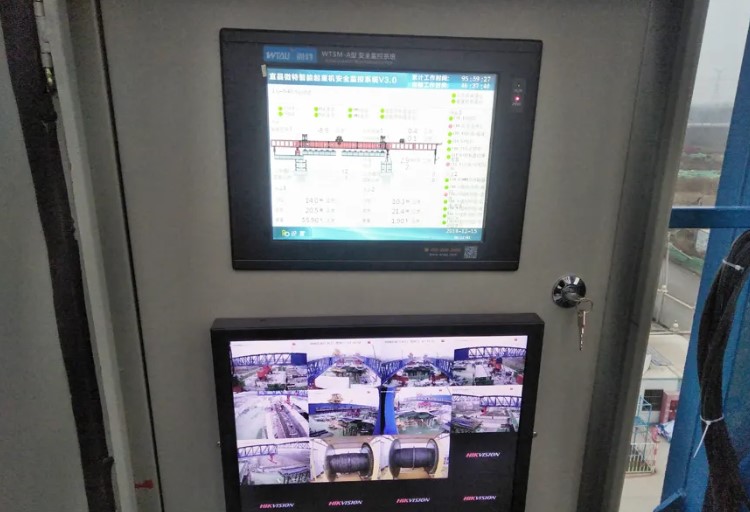

自第一個按鈕開關發明以來，人機界面監控系統也可以稱為觸摸屏一體機（以下簡稱HMI）已成為工業生產中不可缺少的一部分。在通用汽車公司，HMI系統可以幫助工程師進行故障診斷和設備維護。但在通用汽車中，HMI的主要作用是確保設備無故障運行。
通過HMI系統延長設備無故障運行時間的關鍵在于生產過程的優化。有效的維護和對故障的準確判斷將有利于共產黨的正常生產?；仡橦MI系統的發展，有助于我們了解HMI系統未來的發展方向，以及如何更好地實現工廠運營的目標——提高效率，增加無故障運行時間。
早期設備
起初，HMI應用程序包括大量的按鈕開關、指示燈、選擇開關和其他簡單的控制設備。它們的功能僅限于啟動和停止某個設備并顯示其狀態。某種意義上，這也是一個控制系統。這種控制系統非常簡單，通常由多個繼電器組合實現。當時設計者的重要設計思想是讓控制電路盡可能簡單，人機界面的原型也受此思想影響。
按鈕、開關和指示燈在控制系統中的應用是一大進步。早期的HMI系統常常不能有效地診斷故障，因?yàn)樗鼈儺吘固植诹恕Ｔ谕ㄓ闷?chē)公司，如果一個設備停止工作，我們不允許通過檢查和測試控制系統的電路來找出故障。唯一的接地檢測技術是用探頭逐個檢查測試點對設備控制電路和控制臺的導通情況。現在，即使沒有專門的故障診斷功能，HMI和自動控制系統也能比以前的系統更快地診斷出故障原因。
PLC簡介
可編程控制器的出現給HMI監控系統帶來了第一次飛躍。也就是說，HMI系統的功能可以通過將所需的設備連接到PLC來增加。當設備出現故障時，HMI系統不僅可以與停止的設備進行通信，還可以知道設備停止的原因。
用戶可以通過編程終端找到程序中的錯誤字節。當設備出現故障時，PLC甚至可以通過編程自動撥打緊急電話。
同時，HMI系統的監控范圍開始擴大。它可以與設備進行通信并獲取其狀態信息，同時可以計算一個車間的產量，并通過大量的指示燈顯示這些信息，這成為了當時車間中最常見的場景。HMI系統獲取了大量的信息，這意味著操作員要觀察比以前更多的指標，有時因?yàn)樾畔⒘刻螅荒芸焖儆行У靥幚?。除非操作者?duì)這些機器非常熟悉，否則他會迷失在大量的信息中。
展示設備介紹
從簡單的指示燈到七位數碼管再到字母顯示管，通過這些顯示設備，HMI監控系統可以更準確地向操作人員反映系統的狀態，從而減少故障診斷的時間。通過我們?cè)诶鲜接?jì)算器上經?？吹降钠叨问絃ED顯示屏，用戶可以更準確地獲得設備的狀態信息。早期關機系統可以在屏幕上顯示一個故障的I/O號或一些數字，用戶需要在手冊中查找這些數字才能知道發生了什么故障。
字母顯示管的到來使HMI系統能夠顯示文本信息。用戶還可以用不同的顏色顯示文本，并在文本信息中添加變量，如不同車間的產量等數據。此時，操作者可以容易地了解更廣范圍內的設備信息。然而，隨著被監控設備越來越復雜，對顯示屏進行編程需要花費大量時間。
可編程人機界面系統
HMI發展最重要的突破在于全可編程HMI設備的出現，從此取代了傳統的按鈕和指示燈。在CRT顯示器上畫出按鈕和指示燈的可編程虛擬對象，工程師將這些虛擬按鈕和指示燈編程，按要求顯示出來。
很快，CRT顯示的局限性就顯露出來了——一個屏幕一次只能顯示幾個按鈕。所以工程師必須花很多時間編程，把多個按鈕和指示燈放在不同的畫面里。這樣，設計成本明顯增加。
對于順序加工，加工步驟表將很快成為現場用戶的首選指南。工人可以看到準確的加工步驟，并根據這個步驟進行相應的操作，包括何時添加工件等等?？偩€種植者可以快速調整和修改過程。同時，這個加工步驟為小型和大型應用程序提供了統一的界面，因此不需要多個圖片來顯示整個加工步驟，只需根據工件的加工情況動態更新一個新的列表即可。
現在，可視化顯示可以更形象地反映被控設備的情況。操作人員不僅可以通過文本信息知道是哪臺設備導致停機，還可以在屏幕上觀察機器的情況，并指示故障設備的位置。此功能減少了修復故障所需的時間，但需要花費大量精力來開發每個設備的視覺畫面。設計成本會隨著設備尺寸和復雜程度的增加而增加。
以及未來的人機界面
目前HMI系統已經有了很大的進步，實現了以前無法想象的功能，同時其價格也更有利于人們的接受。開發人員使用專門的程序來開發系統，這樣他們就可以在保持較低開發成本的同時，勝任日益增加的HMI功能。現在HIM系統可以提供多路按鈕和顯示屏，從而用一個屏幕控制工廠里所有相同的設備。這樣，開發人員只需要設置哪個設備采集數據用于HMI顯示目的，顯示的功能就會通過文本列表顯示出來。因此，在系統中添加新功能只需要添加一個新角色的飛行，從而節省屏幕空間。
●硬件方面
基于PC的HMI系統在過去十年中得到了充分的發展，但目前大多數HMI系統仍然使用為工業環境設計的特殊設備?；赑C的HMI系統(包括控制系統)存在一系列關鍵問題，阻礙了其進一步推廣。
工業計算機的成本通常遠高于商用計算機，采用的技術也不如商用計算機先進。
個人電腦通常作為編程終端，不會因?yàn)樗墓收隙５粽麠l生產線，但在惡劣的工業生產環境中很少直接使用。
個人電腦的硬盤通常被認為是最薄弱的一環，其引發的故障足以使其失去在惡劣環境下，尤其是振動環境下應用的機會，因此個人電腦在一些重要應用中被排除在外；
給電腦加裝監控軟件和通訊板的成本很高，甚至超過了一些特殊的工業控制設備。
廠家短期支持消費電腦的零配件，所以很難買到很多年前電腦用的配件。而工控設備的廠商深知用戶在長期使用過程中所面臨的問題，因此對其產品的支持年限也相對較長；
基于PC的HMI系統憑借其技術優勢，顯著改善了上述缺點，尤其是在價格方面。隨著觸摸屏和基于Windows CE操作系統的HMI監控設備的廣泛應用，基于PC的HMI系統將是未來的發展方向。
隨著基于PC的HMI產品的普及，工業系統使用的鍵盤和鼠標也會隨之而來。用戶在車間和機器之間的交互控制變得像操作家用電腦一樣簡單。
觸摸屏已經應用于商業領域的人機界面系統。你可以在雜貨店、電影院、銀行甚至購物中心看到它們。應用市場的增長將有助于降低不同尺寸平板顯示器的價格，從而消除價格壁壘，為更廣泛的工業應用提供可能性。隨著小型平板彩色觸摸屏的出現，便攜式人機界面越來越普及。用戶可以將這些設備直接帶到機器上進行控制。
