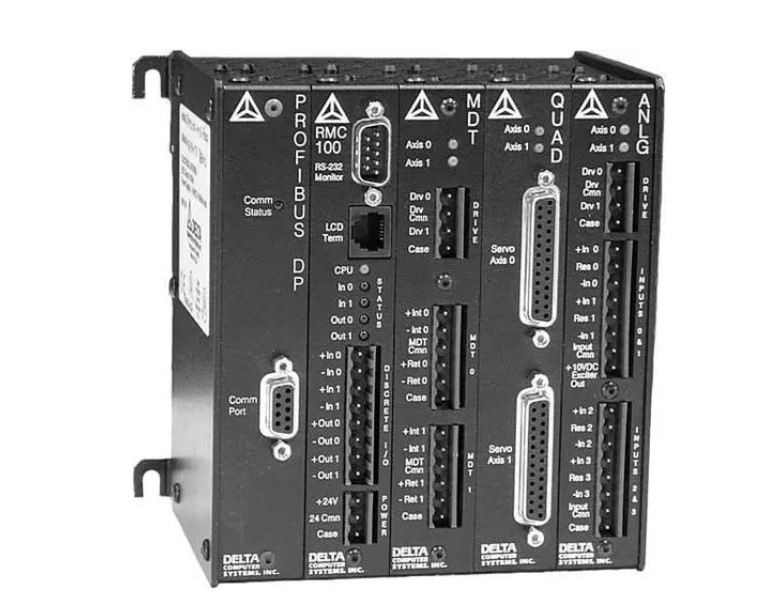

可編程邏輯控制器（可編程plc控制器）在本質上算是一種專用于工業控制的計算機。它的硬件結構與微型計算機基本相同。其基本結構如下:
1.電源
可編程控制器的電源在整個系統中起著非常重要的作用。如果沒有良好可靠的供電系統，就無法正常工作。因此，可編程邏輯控制器的制造商非常重視電源的設計和制造。
一般交流電壓在+10%(+15%)的范圍內波動，所以PLC可以直接接入交流電網，無需采取其他措施。
2.中央處理器
當可編程邏輯控制器投入運行時，它首先通過掃描接收現場各輸入設備的狀態和數據，并分別存儲在輸入輸出映射區。然后，它從用戶程序存儲器中逐個讀取用戶程序，并在解釋命令后，將邏輯或算術運算的結果發送到輸入/輸出映射區或數據寄存器。所有用戶程序執行完畢后，最后將I/O映射區的輸出狀態或輸出寄存器中的數據傳送到相應的輸出設備，重復操作，直到操作停止。
為了進一步提高可編程邏輯控制器的可靠性，近年來，大規?？删幊踢壿嬁刂破饕膊捎昧穗pCPU組成冗余系統，或者采用了三CPU的表決系統。這樣，即使一個CPU出現故障，整個系統仍然可以正常運行。
3.記憶
用于存儲系統軟件的存儲器稱為系統程序存儲器。
用于存儲應用軟件的存儲器稱為用戶程序存儲器。
4.輸入輸出接口電路
（1）現場輸入接口電路由光耦合電路和微機輸入接口電路組成，作為可編程邏輯控制器與現場控制之間接口的輸入通道。
（2）現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，可編程邏輯控制器通過現場輸出接口電路向現場執行部件輸出相應的控制信號。
5.功能模塊
比如計數、定位等功能模塊。
6.通信模塊
工作原理:可編程邏輯控制器投入運行時，其工作過程一般分為三個階段，即輸入采樣、用戶程序執行和輸出刷新。完成以上三個階段稱為掃描周期。在整個運行期間，可編程邏輯控制器的中央處理器以一定的掃描速度重復執行上述三個階段。
（1）輸入采樣級
在輸入采樣階段，可編程邏輯控制器通過掃描順序讀取所有輸入狀態和數據，并將其存儲在輸入/輸出映射區域的相應單元中。輸入采樣完成后，轉到用戶程序執行和輸出刷新階段。在這兩個階段，即使輸入狀態和數據發生變化，I/O映射區中對應單元的狀態和數據也不會發生變化。因此，如果輸入是脈沖信號，脈沖信號的寬度必須大于一個掃描周期，以確保在任何情況下都能讀入輸入。
（2）用戶程序執行階段
在用戶程序執行階段，可編程邏輯控制器總是從上到下依次掃描用戶程序(梯形圖)。掃描每個梯形圖時，總是先掃描梯形圖左側觸點組成的控制電路，按照先左后右、先上后下的順序?qū)τ|點組成的控制電路進行邏輯運算，然后根據邏輯運算的結果刷新系統ram存儲區中邏輯線圈對應位的狀態；或者刷新輸出線圈對應位在I/O映射區的狀態；或者是否執行梯形圖指定的特殊功能指令。
即在用戶程序執行過程中，只有I/O映射區中輸入點的狀態和數據不會發生變化，而I/O映射區或系統ram存儲區中其他輸出點和軟件設備的狀態和數據可能會發生變化，程序執行結果頂部的梯形圖會作用在這些線圈或數據使用的底部的梯形圖上；相反，在下面的梯形圖中，邏輯線圈的刷新狀態或數據只能作用于其上的程序，直到下一個掃描周期。
在程序執行過程中，如果使用即時I/O指令，可以直接訪問I/O點。也就是說，如果使用I/O指令，輸入進程映像寄存器的值不會更新，程序會直接從I/O模塊取值，輸出進程映像寄存器會立即更新，這與立即輸入有些不同。
（3）輸出刷新級
掃描用戶程序后，可編程邏輯控制器進入輸出刷新階段。在此期間，中央處理器根據輸入輸出映射區中的相應狀態和數據刷新所有輸出鎖存電路，然后通過輸出電路驅動相應的外圍設備。此時，它是可編程邏輯控制器的真實輸出。
可編程邏輯控制器具有以下顯著特點:
a.系統靈活易擴展，其特長是切換控制；還可以進行連續過程的PID回路控制；并能與上位機形成復雜的控制系統，如DDC、DCS等，實現生產過程的全面自動化。
b.使用方便，編程簡單，簡單的梯形圖、邏輯圖或語句表等編程語言，無需計算機知識，因此系統開發周期短，現場調試容易。此外，還可以在線修改程序，在不拆卸硬件的情況下改變控制方案。
c.能適應各種惡劣的操作環境，抗干擾能力強，可靠性強，遠高于其他車型。
