目前市面上的變頻器品牌種類很多，這里我們以杭州三科變頻器的產品SKIV100為例，來對變頻器進行講解。
一、變頻器的初步認識
我們從包裝箱里取出這個變頻器。
檢查變頻器機身側面的型號銘牌，確認變翎器型號、產品是否與定貨單相符，機器是否有損壞。
1、觀察這個變頻器的銘牌，并從銘牌中理解變頻器的命名規則，從命名規則中可以知道，這里使用的型號是杭州三科變頻的SKIV100A2D2G-4，功率是2.2KW，輸入是AC 380V+15%、5.8A，輸出是AC380V、0-400Hz、 5.0A。

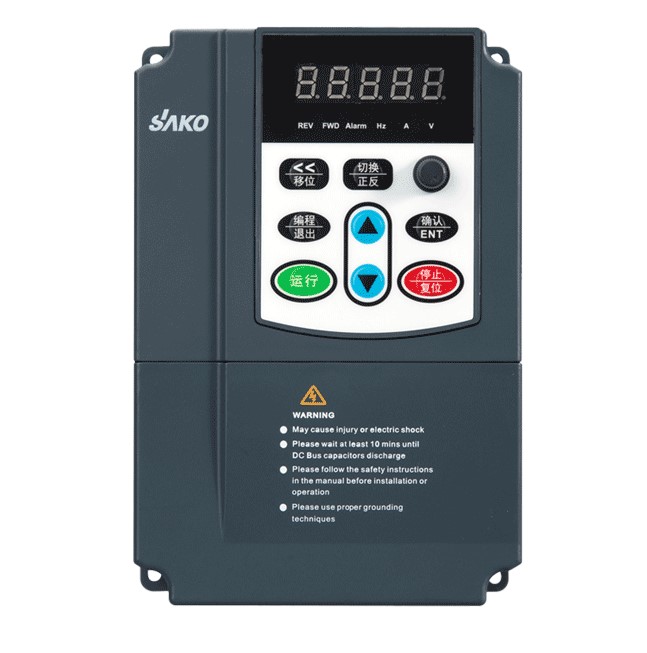

2、變頗器上面的操作面板可以單獨取下來，下圖是赫茨變繃器的操作面板，用于變頗器參數設置的主要界面，進行操作面板的拆卸時，先按住操作面板上端側面的擂銷，把操作面板往前拉出后卸下， 進行操作面板安裝時，順序步驟相反。
3、進行變報器前蓋板的拆卸，對前蓋板取下時，先旋松安裝前益板用的固定螺絲，再將蓋板撥出。

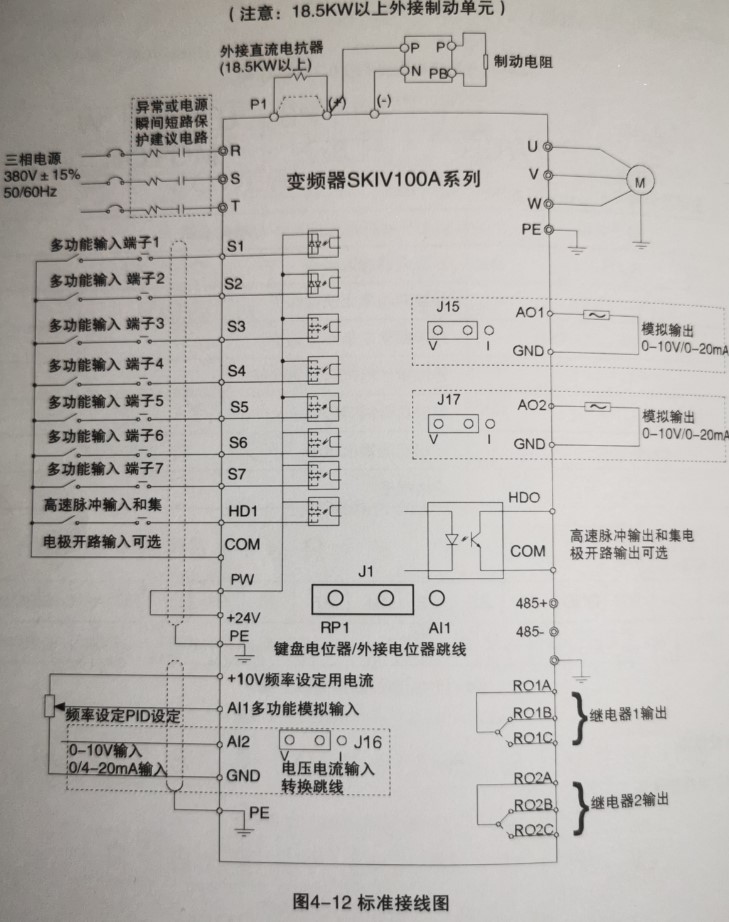

4、拆卸完前蓋板后，進行主電路接線，其中R、S、T是電源進線，U、V、W是出線，接電動機，注憊為保證電氣安全，必須進行可靠接地。
5、在第一次簡單接線中，必須注意：
①電源及電機接線的壓著端子，需要使用帶有絕緣套管的端子
②電源一定不能接到變頻器的輸出端上(U, V,W)，否則將損壞變頻器
③接線后，零碎線頭必須清除干凈。零碎線頭可能造成設備異常、失靈和故障，必須始終保持變頻器清沽。
④為使線路壓降在2%以內，需要用適當型號的電線接線。變頗器和電動機間的接線距離較長時，特別是低頻率輸出情況下，會由于主電路電纜的線路下降，而導致電動機的轉矩下降。
二、變頻器的面板PU操作

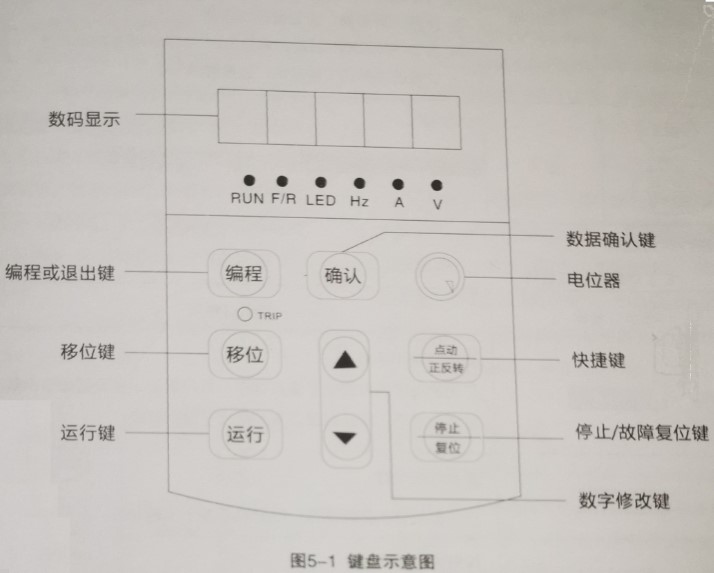

1.、對變頗器進行操作、運行、調試和維護等，都首先需要熟悉攝作面板PU，下圖所示為PU按鍵和指示燈的具體功能和含義。
2、按鍵功能說明
1）、設置： 編程健，一級菜單進入或退出
2）、確認： 確定鍵，逐級進入菜單畫面、設定參數確認
3）、向上箭頭：UP遞增鍵，數據或功能碼的遞增
4）、向上箭頭：DoWN遞減鍵，數據或功能碼的遞減
5）、向左箭頭：左移位鍵，在停機顯示界面和運行顯示界面下，可左移循環選擇顯示參數；在修改參數時，可以選擇參數的修改位
6）、運行：運行鍵，在鍵盤操作方式下，用于運行操作
7）、停止/復位：停止/復位鍵， 運行狀態時，按此鍵可用于停止運行操作；受功能碼P7.04制復位鍵制約。故障報警狀態時，所有控制模式都可用該鍵來復位操作。
8）、正反轉/點動：多功能鍵，用于正轉、反轉與點動。
3、指示燈說明
1）、RUN：運行狀態指示燈，燈滅時表示變頻器處于停機狀態；燈閃爍表示變頻器處于參數
自學習狀態；燈亮?xí)r表示變頻器處于運行狀態；
2）、FWD/REV：正反轉指示燈，燈滅表示處于正轉狀態；燈亮表示處于反轉狀態。
3）、控制模式指示燈：燈滅表示鍵盤控制狀態：燈閃爍表示端子控制狀態；燈亮表
示遠程通訊控制狀態。
4、單位指示燈說明
1)、HZ是頻率單位
2）、A是電流單位
3）、V是電壓?jiǎn)挝?
4）、RPM是轉速單位
本文資料由杭州三科變頻器編輯。
