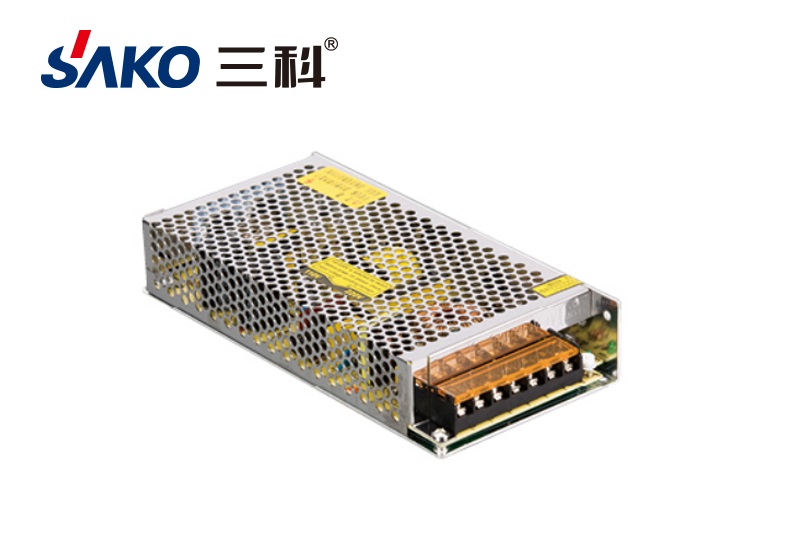

開關電源因負載的短路、自身振蕩電路失效及保護電路的失控都將導致開關管基極無法得到開關脈沖而停止工作，這使開關電源的故障定位困難。維修工作難度大方法不當將擴大故障，造成連燒開關管等現象，因此筆者認為開關電源的檢查應孤立電路、逐級排查進行故障定位。
獨立電源、去除保護，排查負載引起的故障開關電源和線性穩壓電源不同，空載情況易擊穿開關管，因此，開關電源損壞進行獨立維修時# 將負載和保護電路全部斷開的同時# 須在主負載供電組電源上帶一只假負載。假負載的選取根據電源功率及實驗條件，可用白熾燈或電烙鐵芯，曾有人撰文說白熾燈作假負載時由于冷態電阻很小，開關管啟動電流大，易造成開關管損壞一說缺少實驗和理論的支持，實驗和理論證明開關電源穩壓范圍寬，不會出現開關管損壞的現象，且白熾燈的亮暗有指示器功能，值得推廣。假負載接入后電源若能正常工作，適當改變負載大小或輸入電壓，電源能有穩定的輸出，則可判定電源完好，故障在于負載; 反之，故障在電源再作第二步排查。
獨立振蕩電路，排查穩壓電路模塊引起的故障目前開關電源未解決 “熱底”問題，大量采用并聯型光耦控制穩壓式開關電源，當懷疑穩壓電路出現問題使開關電源停止工作時，可將光耦件熱地端的兩控制腳斷開# 并在原引腳處接一 10k的可變電阻器，這樣獨立了振蕩電路，排除穩壓電路對開關電路的影響，但應采用低壓供電的安全方式，即將供電電源經一自耦式變壓器降至70v左右進行維修這種維修方法可完全避免了因電路存在隱患而再度損壞元件的現象，當開關電源能正常起動且有電壓輸出時，則可排除振蕩電路出現故障的可能，故障點在穩壓電路中，問題多半是比較和光耦件損壞所致比較損壞多數會引起光耦件同時損壞如果沒有電壓輸出則表明振蕩電路部分有問題。
逐步恢復保護電路，排查保護電路模塊引起的故障開關電源引入過流保護、過壓保護、欠壓保護、過熱保護
在安全地保護開關電源自身的同時，也避免開關電源的故障引起的其他動作電路的破損。 過流保護電路的過電流采樣點位的大部分處于主振蕩功率管的發射極電位。 根據交流整流濾波后的電壓或主負載供電電壓，通過齊納二極管&穩定電壓管’對過電壓保護電路的采樣點位進行采樣判別。
短路保護電路的采樣點位一般通過二極管對穩壓電源輸出的低電壓組電源進行判別采樣，在一部分設備所采用的電源內部設置有“鎖存電路”，該“鎖存電路”實際上是保護執行電路，根據從各采樣點位傳送來的信號進行電路的停止控制。 在保證振蕩電路、穩定作用電路的故障排除和正常動作之后，在保護啟動之前各加1個保護，可以判定電源是由怎樣的保護電路引入的故障。
本文由三科變頻器通過開關電源廠家提供的資料整理編輯而成。
