變頻器和plc可編程控制器都屬于電子精密設備，對安裝維修都需要的很強專業知識，否則相關設備在正常工作中就很容易出現運行故障，嚴重點的故障還會造成相關設備的損壞，造成經濟上損失。而本文主要講解變頻器連接plc的幾個關鍵知識點，方便大家解決設備的相關問題。

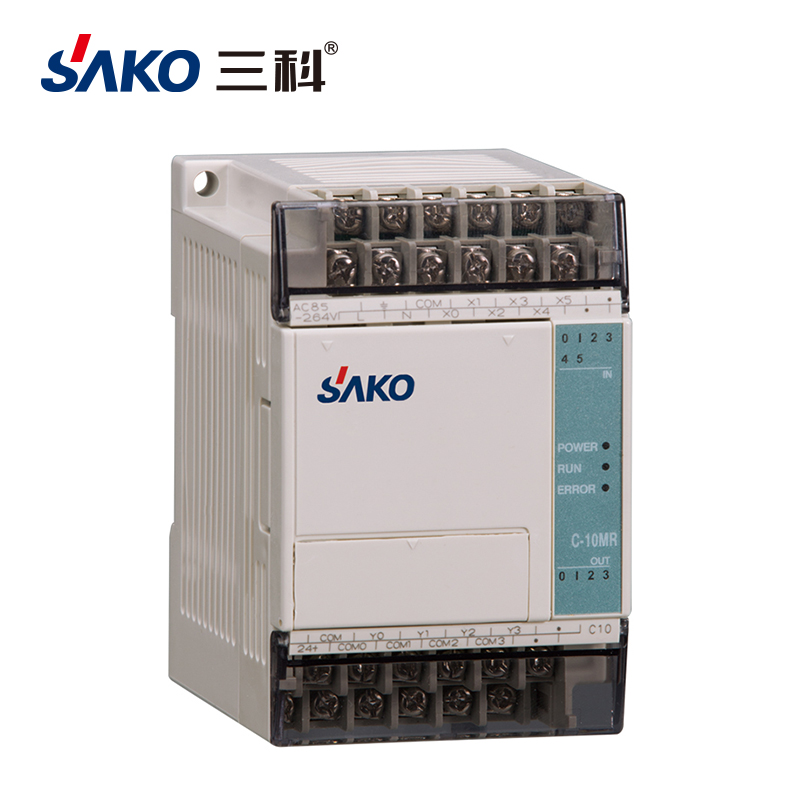

一、可編程邏輯控制器plc輸入開關信號命令
變頻器的輸入信號包括用于操作/停止、正轉/反轉、微動等的開關型命令信號。逆變器通常使用繼電器觸點或具有繼電器觸點開關特性的元件(如晶體管)與可編程邏輯控制器連接以運行狀態指令。
當使用繼電器觸點時，接觸不良通常會導致誤操作。連接晶體管時，需要考慮晶體管自身的電壓和電流容量等情況，以確保系統的穩定運行。
當變頻器設計輸入信號電路時，需要考慮到變頻器即使沒有連接輸入信號電路，也可能會出現錯誤動作。 比如說，當輸入信號電路中采用了繼電器等電感性負載時，可能會使得繼電器開關產生浪涌電流，可能會導致變頻器出現錯誤動作，因此應該就可能的避免。
輸入開關信號進入變頻器后，外部電源和逆變器控制電源( DC24V )之間會發生串擾。 為了正確連接，應該讓外部晶體管集電二極管通過plc電源與plc連接。

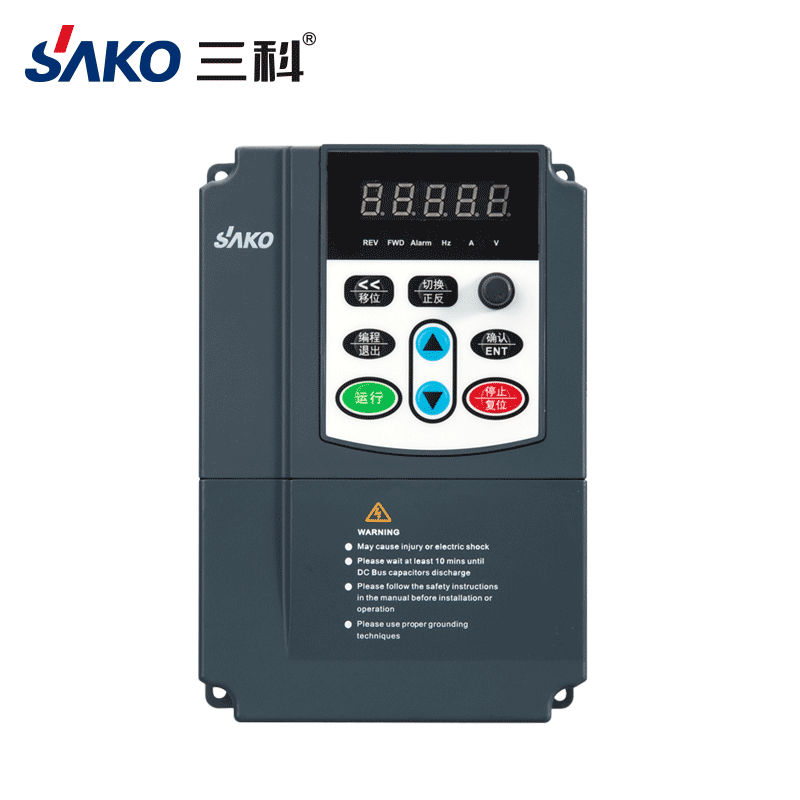

二、變頻器數值信號輸入
數字輸入和模擬輸入等都是變頻器中的，頻率、電壓等數值型的指令信號輸入方式。 數字輸入多是通過逆變器面板上的鍵盤操作和串行接口提供的模擬輸入，連接端子是從外部提供的，通常被輸入0~10V/5V的電壓信號或0/4~20mA的電流信號。電路的接口應該按照輸入信號改變而變化，同時需要變頻器通過阻抗輸入來選擇PLC輸出模塊。
當變頻器和plc的工作電壓信號范疇不另外，比如變頻器的鍵入信號為010v，plc的輸出電壓信號范疇為05v，或是輸出信號工作電壓范疇為010v，變頻器的鍵入工作電壓信號范疇為05v，變頻器和晶體三極管的容許工作電壓和電流量等。以便確保轉換時間不超過plc和變頻器的相對容積。除此之外，路線應細心分離，以保證主電源電路側的噪音不會受到操縱。
通常，變頻器也連接端子，輸出與外部對應的監視器模擬信號。 電信號范圍通常是0~10V/5V和0/4~20mA的電流信號。 在這兩種情況下，請注意，PLC側的輸入阻抗的大小都使電路的電壓和電流不超過電路的容許值，以保證系統的可靠性，減少誤差。 另外，這些監視系統的構成互不相同，不清楚的人請咨詢制造商。
當通過使用PLC來控制運行順序時，要注意CPU處理運行數據時需要耗費一定的時間，有一定的時間延遲，因此在進行高精度控制時需要考慮。 為了在變頻器運行中產生強電磁噪聲，使PLC不從變頻器主電路斷路器和開關設備等產生噪聲，將變頻器與PLC相連接時應該注意以下幾點：
（1）請在規定的接線基準和連接條件下連接PLC本身，注意不要與變頻器使用通用的接線，并且在連接時盡量分離。
（2）電源條件不太好時，請在PLC電源模塊和輸入輸出模塊的電源線上連接噪聲濾波器和降噪變壓器等。 此外，根據需要，也請對應變頻器側。
（3）將變頻器和可編程控制器安裝在同一個操作箱里時，與變頻器有關的電線和與可編程控制器有關的電線應盡量分離。
（4）應用屏蔽線和雙絞線來提升噪音影響水準。
三、結語
在PLC和變頻器的連接應用中，因為用弱的電力控制強電，所以請注意連接時產生噪聲，因噪聲引起變頻器的誤動作，以及因連接錯誤引起的PLC與變頻器的損壞故障。
