一、引言：
隨著變頻技術的不斷發展，變頻器的應用越來越廣泛。近年來，隨著變頻技術的不斷發展，設備價格下降，為高壓變頻器的大規模推廣應用創造了有利條件。本文從以下幾個方面介紹了高壓變頻器。
1、什么是高壓變頻器？
2、高壓變頻器有哪幾種類型？
3、高壓變頻器調速和節能原理怎樣？
3、高壓變頻器的生產環境和低壓變頻有何區別？
4、高壓變頻器定義和原理
高壓變頻器：用于驅動1kV以上交流電動機的中、大容量變頻器稱為高壓變頻器。
國內：常見3kV、6 kV、10 kV三個標準電壓。
國外：常見3.3 kV、6.6 kV、11kV、4.16 kV（北美洲）四個標準電壓。
交流異步電動機的轉速表達式為：
n=(1-s)60f/p
s——滑差；
p——電機極對數；
f——電機運行頻率。
結論：如果平滑地改變加到異步電動機定子繞組的交流電的頻率f，就可以平滑地調節異步電動機的轉子轉速n。
三、節能原理

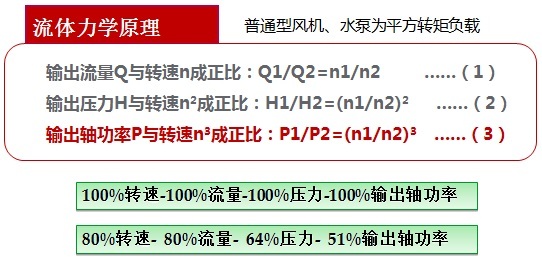

高壓變頻器用于節能用途時，大部分是針對普通風機、水泵等平方轉矩負載。
結論：當輸出軸的轉速下降20%時，輸出軸的功率下降49%。

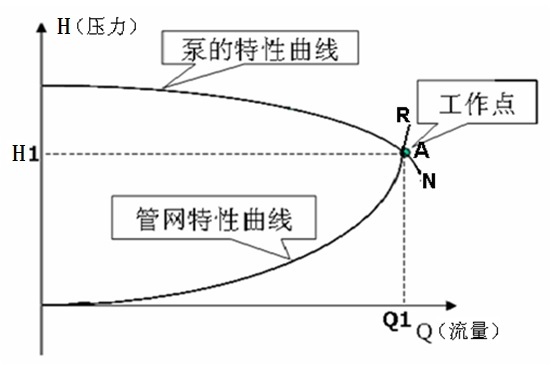

風機、水泵的Q-H特性曲線

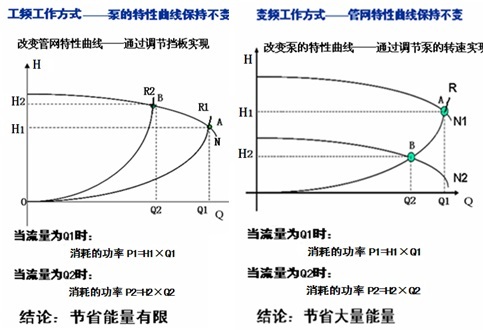

1、工頻和變頻調節方式節能對比

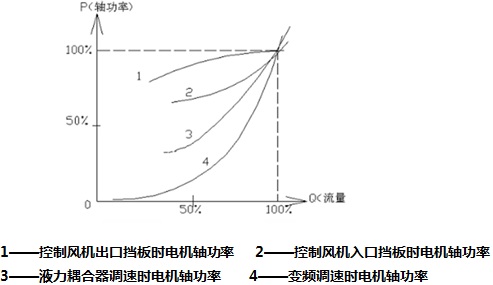

2、各種調節方式下能效對比
【1】按中間環節有無直流部分，可分為交交變頻器和交直交變頻器；
【2】按直流部分的性質，可分為電流型和電壓型變頻器；
【3】按有無中間低壓回路，可分為高高變頻器和高低高變頻器；
【4】按輸出電平數，可分為兩電平、三電平、五電平及多電平變頻器；
【5】按電壓等級和用途，可分為通用變頻器和高壓變頻器；
【6】按嵌位方式，可分為二極管嵌位型和電容嵌位型變頻器等等。
1、空載測試
?自動化一鍵式操作，中間無人為操作，提高測試效率。
?故障報警自動處理。
?自動生成測試報表數據可追溯。
?安全防護，測試中檢測隔離防護
?自動放電，安全可靠
2、老化測試
?滿載及老化同時進行，滿足滿載的溫升測試要求。
?100%模擬現場情景。
?全自動測試，避免人工誤判，并實時保存測試記錄。
3、元件入廠檢驗
關鍵器件進行全檢、高壓測試；
專業的溫度測試設備，關鍵器件100%逐一篩選；
專業的耐壓測試設備；
4、訂單監控
在線訂單作業、質量、異常進度跟蹤；
工位管理可視化；
各部門信息共享；
自動生成統計報表，數據可追溯。
5、組裝和調試
全物理隔離防護欄；
整機測試包括查線、低壓測試、耐壓測試、高壓測試、空載測試、額定電流拉載測試。
整機全電壓、全電流滿載測試。
介電實驗，按國際電氣測試標準，確保設備的絕緣性能(100%整機10000~27000V介電實驗),杜絕在客戶現場出現絕緣問題。
6、滿載測試
滿足了3mw以下高壓逆變器的全負荷試驗，產品質量得到了很大提高。

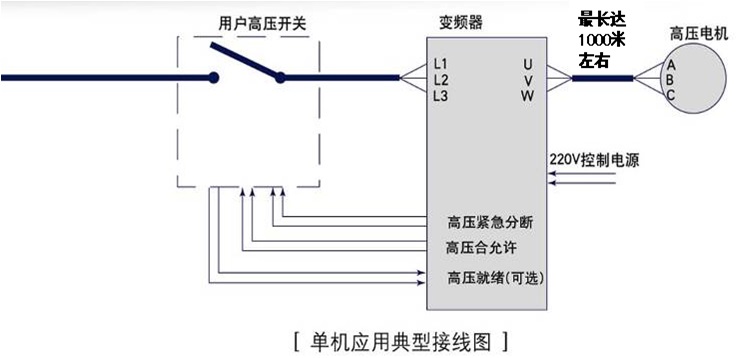

與現場設備連接
以上高壓變頻器相關資料由三科變頻器收集整理，如有疑問或咨詢報價請通過官網聯系客服了解。
