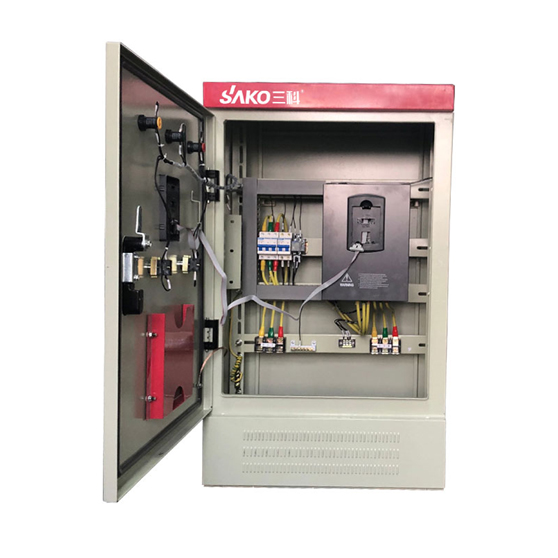

PLC控制柜就是指成套設備的操縱，可完成電動機，電源開關的操縱的電氣控制柜。
PLC控制柜有負載、短路故障、斷相維護等作用。結構緊湊，運行穩定，功能完善，可根據具體操作規則觸摸尺寸，可完成單面板自動控制系統；多個面板可以根據工業以太網或工業生產計算機接口互聯網形成分布式中心自動控制系統，集成到各種規模和規模的工業生產機械自動化場所，廣泛應用于電力工程、冶金工業、化工廠、造紙工業、環保廢水處理等領域。
plc控制柜可以進行機械設備自動化技術和全過程機械自動化，實現終極互聯網功能，具有光滑、可擴展、抗干擾等特點，是工業化的關鍵和生命?？蛻艨梢愿鶕?jù)自己的要求設計PLC控制盤、變頻盤等，配合工業觸摸屏觸摸顯示器，實現簡單實際操作的目的。
典型性運用有變頻恒壓供水、空氣壓縮機、離心風機離心水泵、家用中央空調、港口機械、數控車床、加熱爐、造紙機械、食品機械設備這些。
下邊就給大伙兒普及化一下基本知識~
PLC控制柜的構成部分
1.空氣開關
整體空氣漏電開關是所有柜門的開關電源操作，是所有柜體所必需的。
2.PLC
這一要依據工程項目必須挑選。如果項目很小，可以立即使用一個集成的plc；如果項目較大，則可能需要控制模塊、卡片類型，而且可能需要沉沒（即兩個替換應用程序）。
3.24開關電源的VDC。
a24vdc電力變壓器，大部分plc是內置的-24vdc開關電源，必須根據具體情況是否這種電力變壓器。
4.繼電器
一般PLC是能夠 立即將命令發至控制電路里的，但也很有可能先由繼電器轉站。如果您的PLC輸出口感應電源為24VDC，但您的控制電路畫的圖必須由PLC提供的連接點為380VAC，則您必須在PLC輸出口添加另一個繼電器，即指令輸出時的繼電器姿勢，以便控制電路的連接點接收到繼電器的開關或常閉點。這也是依據狀況挑選是不是應用繼電器。
5.接線端子排
這當然是每個柜子不可或缺的項目，可以根據數據信號總數配備。如果只有一個簡單的PLC控制柜，基礎就是這樣。如果你的控制箱里需要別的機械設備，就要看情況。例如，你很可能需要提供一些現場儀表板或小型控制柜電源系統，很可能你需要增加空氣開關的總數?；蛘吣枰狿LC引導到上位機軟件，很可能您需要升級一些網絡交換機。視狀況而定。
PLC控制柜應用標準
電源開關：DCDCDC24V，兩相交流220v(-10%,+15%),50Hz。
防水等級:ip41~ip20。
自然條件：工作溫度為0℃-55℃，避免自然光直接照射，保持不超過85%的室內氣體濕度。消除明顯的振動源，避免頻繁或連續振動10-55hz。防止有浸蝕和易燃性的氣體。
基礎構造
一、開關電源
在整個系統軟件中，可編程控制器的開關電源起著非常重要的作用。沒有一個好的、可靠的開關電源系統軟件，一切都無法正常工作。所以，可編程控制器生產廠家十分重視開關電源的設計與制造。普通的交流電流波動在+10%(+15%)范圍內，無需采取其他對策，PLC就能立即在線連接到交流電流上去。
二、中間控制部件（CPU）
中間控制部件（CPU）是可編程邏輯控制器的操縱神經中樞。它根據可編程控制器系統軟件的程序流程功能接收和存儲開發板的用戶程序和數據信息輸入，檢查開關電源、存儲、i/o和報警定時器，并能診斷用戶程序中的語法錯誤。
當可編程邏輯控制器的資金投入運行時，首先通過掃描儀接受當場輸入設備的情況和數據信息，分別存儲在I/O圖像區域，然后從用戶程序存儲器逐一輸入用戶程序，通過指令表達后按照指令的要求進行邏輯或計算所有用戶程序執行完畢后，最終將I/O圖像區的各輸出狀況和輸出內存內的數據信息傳輸?shù)较鄬敵鲈O備，直到停止運行為止。
為了進一步提高PLC的可信度，近年來，大中型PLC也選擇了雙CPU組成的冗余系統或三CPU的解析系統軟件。這樣，即使某個CPU發生常見故障，所有系統軟件都能正常工作。
三、儲存器
儲放系統的儲存器稱之為系統軟件程序存儲器。
儲放系統軟件的儲存器稱之為用戶程序儲存器。
四、輸入輸出通信接口
1.現場輸入通信實際運行的接口由光耦合電路和微機輸入通信接口組成，其功能是PLC和現場接口之間的輸入安全通道。
2.作業現場輸出通信接口由輸出寄存器地址、門控電源電路和中斷請求電源電路組成。函數式可編程序控制器根據現場輸出通訊接口，將相關操作數據信號輸出到現場執行器。
五、程序模塊
如記數、精準定位等程序模塊。
六、通訊控制模塊
原理：當可編程序控制器投入使用后，其整個工作過程一般分為三個環節：輸入采樣，用戶程序執行，輸出更新。執行這三個環節被稱為一個掃描儀周期時間。在整個運行過程中，可編程邏輯控制器的cpu以一定的掃描速率重復運行。
1.輸入取樣環節
在輸入樣品的過程中，編程邏輯控制器可以通過掃描儀的方法相繼讀取所有輸入情況和數據信息，并將其存儲在I/O圖像區域的相對模塊中。輸入采樣完成后，轉到用戶程序實現和輸出更新。在這兩個階段，即使輸入信息和數據信息發生了變化，i/o映射區域的相關模塊的情況和數據信息也不變。因此，如果輸入是差距信號，則該差距信號的總寬度必須超過掃描儀的周期時間，以確保在所有情況下讀取該輸入。
2、用戶程序實行環節
在用戶程序執行過程中，可編程邏輯控制器一直按照從上到下的順序掃描用戶程序(plc梯形圖)。在掃描儀的每個plc梯形圖中，首先根據掃描儀plc梯形圖左側接觸點的順序進行或計算，然后根據接觸點的順序進行或計算，然后進行或計算由接觸點組成的操作路線，然后更新系統軟件的ram存儲區域中邏輯電磁線圈的匹配位置；或更新輸出電磁線圈在i/o圖像區域的匹配位置；或定義plc梯形圖所需的唯一動作命令。
即，在用戶程序實行全過程中，僅有輸入點在I/O映象區域內的情況和數據信息不容易產生變化，而別的輸出點和軟設備在I/O映象區或系統軟件RAM儲存區域內的情況和數據信息都是有很有可能產生變化，并且排在上面的plc梯形圖，其程序運行結果會對排在下面的但凡采用這種電磁線圈或數據信息的plc梯形圖起功效；反過來，排在下面的plc梯形圖，其被更新的邏輯性電磁線圈的情況或數據信息只有到下一個掃描儀周期時間才可以對排到其上邊的程序流程起功效。
在程序運行的全過程中假如應用馬上I/O命令則能夠 直接存取I/O點。也就是說，如果應用I/O命令，輸入全過程圖像存儲器的值就不容易升級，程序流程立即從I/O控制模塊中加入值，輸出全過程圖像存儲器立即升級，與立即輸入差異。
3.輸出更新環節
當掃描儀用戶程序完畢后，可編程邏輯控制器就進到輸出更新環節。在此期間，CPU根據I/O圖像區域內匹配的情況和數據信息更新所有輸出鎖定電源電路，通過輸出電源電路驅動器的相對外部設備。這時候，才算是可編程邏輯控制器的真實輸出。
plc控制器的特點
1、系統軟件簡單、易于擴展，以開關控制為特點，還可以對整個過程進行pid控制回路控制，可以利用主機軟件ddc、dcs等形成復雜的自動控制系統，完成綜合自動化加工技術。
2.使用方便，程序簡單，選擇簡單的plc梯形圖、邏輯圖和句子表等計算機語言，不使用計算機知識，系統軟件開發周期時間短，當場調節非常簡單。此外，可線上改動程序流程，更改操縱計劃方案而不拆動硬件配置。
3.能融入各種各樣極端的軟件環境，抗干擾性強，可信性強，遠超別的各種各樣型號。
上述變頻柜相關資料由杭州三科變頻器整理編輯。
