變頻調速技術在紡織行業領域中的應用是非常廣闊的，我們幾乎能夠在各種紡紗機械中見到它的應用身影。在紡織設備上應用變頻技術能夠既提高生產效率提高自動化水平，減輕工人作業強度，還能夠提升自動節能運行，增加節電率，并且提供瞬間停電時能連續運，傳送帶速度同期的加減速的各種功能。以下就是紡織機變頻器（以下簡稱VFD）在紡織行業中的應用例子。

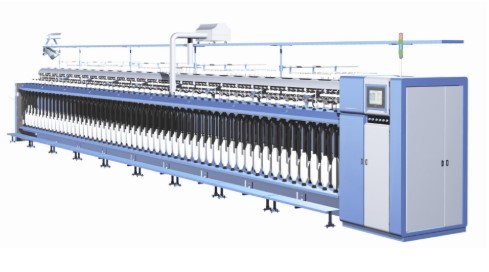

粗紗機
由于粗紗機的筒管卷繞部分與前羅拉的轉速在啟停時容易產生誤差，這會令粗紗張力的過大與過小，很容易導致形成粗紗的粗細節，而為了減少粗細節的產生，在設計粗紗機傳動時會添加由電抗器，時間繼電器加電磁離合器，等防細節裝置。
這里的電抗器主要負責處理粗紗機啟動時電機三相不平衡狀態，從而降低電機的啟動力矩，達到軟啟動的目的，時間繼電器與電磁離合器則是在粗紗機停車時鐵炮與筒管卷繞相脫離，筒管停止卷繞，而前羅拉則仍以慣性繼續輸出粗紗，使用羅拉與錠翼之間的粗紗又一定的松弛程度，防止粗紗再次開車時產生過度張力。
此種防細節裝置在實際使用過程中存在嚴重的缺陷。一是電抗器串在三相回路中的一相，利用三相不平衡原理來降低電機的啟動力矩，當粗紗機啟動結束后通過時間繼電器將電抗器短接，使電動機恢復三相平衡狀態，投入正常運行。如果時間繼電器一旦出現問題，就會使電機長期處于三相不平衡運行，造成電機過熱而燒壞。二是停車用的電磁離合器的離合時間是通過兩個時間繼電器配合調節來實現的，使粗紗的松弛程度掌握難度較大，再者電磁離合器的故障也較高；因此這種防細節裝置，在實際生產中能保持得很少，粗紗的防細節問題一直沒有得到很好的解決。目前新型粗紗機及老機改造采用交流變頻技術。使這一工藝難題得以解決。經對FA491型粗紗機改造前后成紗質量測試，啟動段粗紗條干CV%下降2-3%，粗紗粗細節下降90%以上。
FA491高速懸粗紗機為我國近年來開發出的新型粗紗機。采用工控機、PLC及VFD控制4臺電機，分別轉動錠翼、羅拉、簡管及龍筋升降，去掉了錐輪變速裝置、成型裝置等，簡化了機構。效率高、可靠性高，低噪音，便于操作及維護保養。工藝適應性好，減少斷頭。最高速可達標1500rpm，實現了人機對話、停車與自動定位等新技術。是一種高水平的粗紗機。

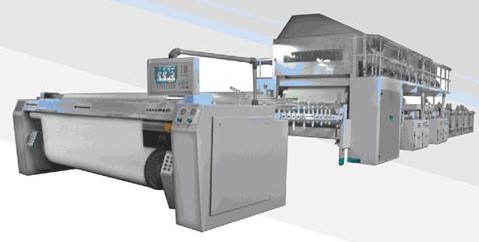

漿紗機
漿紗機通過應用變頻調速技術，能夠減少部分機械結構和以及電機的應用。在G142系列漿紗老機改造中采用交流變頻調速，減少原設計中的第一組機械無級變速器，同時省去了一個伺服電機和一個慢速電機。而在滿足上漿工藝上，車速由慢速、主機加升降速改造成了車速由啟動道工藝車速的無間斷無級調速，為車速變化調整壓力，實現漿紗上漿率均衡提供了條件。
GA308型漿紗機為交流分布傳動。其中上漿槽、下漿槽及烘筒為交流變頻電機傳動，而織軸及拖引輥為交流伺服變頻電機單獨傳動。共適用了5臺VFD、2臺伺服控制器以及壓力、溫度、回潮率等傳感器。由工控機和可編程序控制器PLC控制。構成了一分布控制系統。其中PLC用來整機的動作以及回潮率、烘房及漿槽的溫度及壓漿輥壓力等參數控制。整機受工控機的控制。此機控制精度高，性能穩定，故障率低，是一種高質量、高水平的設備。
棉紡織設備中應用
紡紗工藝流程中要求加工設備的電氣傳動穩定，點動、啟動及升降速都應平滑實現，這樣才能使纖維的牽伸均勻，降低重量不勻和條干CV值。在棉紡設備的傳動系統中，都是由皮帶與齒輪來承擔，由于電動機啟動硬度的原因，在點動與啟動過程中，不可避免地會出現皮帶打滑，齒輪沖擊等現象。在機械傳動輪系中，齒輪越多，造成齒輪損傷的機率就越大，應用交流變頻技術就能夠很好的解決平滑啟動，消除機械啟動時的沖擊力，實現無級調速，滿足生產工藝要求，提高成紗質量。應用此技術在紗支品種變化的情況時，不需改變牙齒或皮帶輪，設備工藝轉速的改變只需通過變頻設定就可完成。

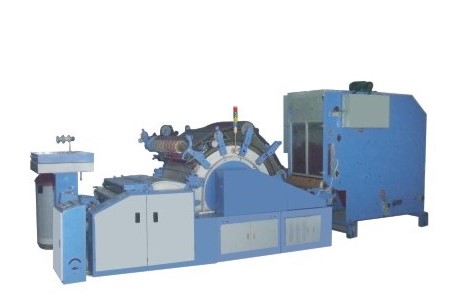

傳統老式梳棉機受年代技術、以及制造成本，市場需要量等因素的限制，不可避免地存在著一些缺陷。如A186D型梳棉機道傳動系統中的電磁離合器由于故障較高，經常造成停臺，不時出火警，給生產效率與產品質量造成一定的損失，要保持與維護需投入大量的人力與物力。有些企業慣性輪電磁離合器被棄用。這樣在道夫慢轉快的過程中產生細條，嚴重時出現破邊，棉網拉斷的現象影響生條質量。有的企業為避免這種現象，用不當?shù)牟僮鬓k法來彌補以上設備缺陷，但要造成大量的廢條，同樣是不可取的。
改善梳棉機運行狀態的過程。A186D梳棉機為了使道夫達到升、降速平滑，在機械傳動中設計雙速電機，慣性輪、電磁離合器，用電氣加機械的手段來實現。A186E、A186F、FA201梳棉機設計中又增加了電動機的星-三角轉換這一控制環節，從而進一
步改善了升、降速斜率。FA201B、FA212梳棉機采用了交流變頻調速，從而實現了道夫升速斜率的任意調節，道夫工藝轉速的任意可變的功能。為老機改造提供一個好的范例。
通過交流變頻調速技術對A186D的設備改造，不但提高設備性能，降低故障停臺。還能提高生產效率與生條質量。
結束語
變頻調速技術對紡織行業而言是非常重要的一種技術，尤其是對傳統的紡織設備而言。
由于我國的紡織業在國際化進程正在飛速加快。但受限于技術限制與國際先進水平比還有一定的差距。為了縮小差距，我國在紡織機械的機電一體化的水平上不斷突破，積極的將交流變頻技術應用于紡織機械的控制之中，不斷開發具備我國自主知識產權的優秀紡織機變頻器以及交流伺服電機控制器，大力推廣工業自動化技術。
