本文將針對木工加工設備疊板機的控制工藝改進，提出的一項電氣控制系統的控制策略,在該項目的設計中將通過變頻器來完成疊板機控制運行。
一、引言
木板加工的生產線是由剝皮機、整形機、木工旋切機、自動疊板機等設備組成。整個的加工工藝流程；一個圓木通過由薄皮機將外皮給剝開，然后再通過整形機把彎曲的圓木整成比較圓的木材，再到木工旋切機上把圓木旋切成木板，并且按設定長度裁切后，通過選材把廢木板留下，把加工好的木板通過疊板機自動疊好。
二、疊板機的工作原理：

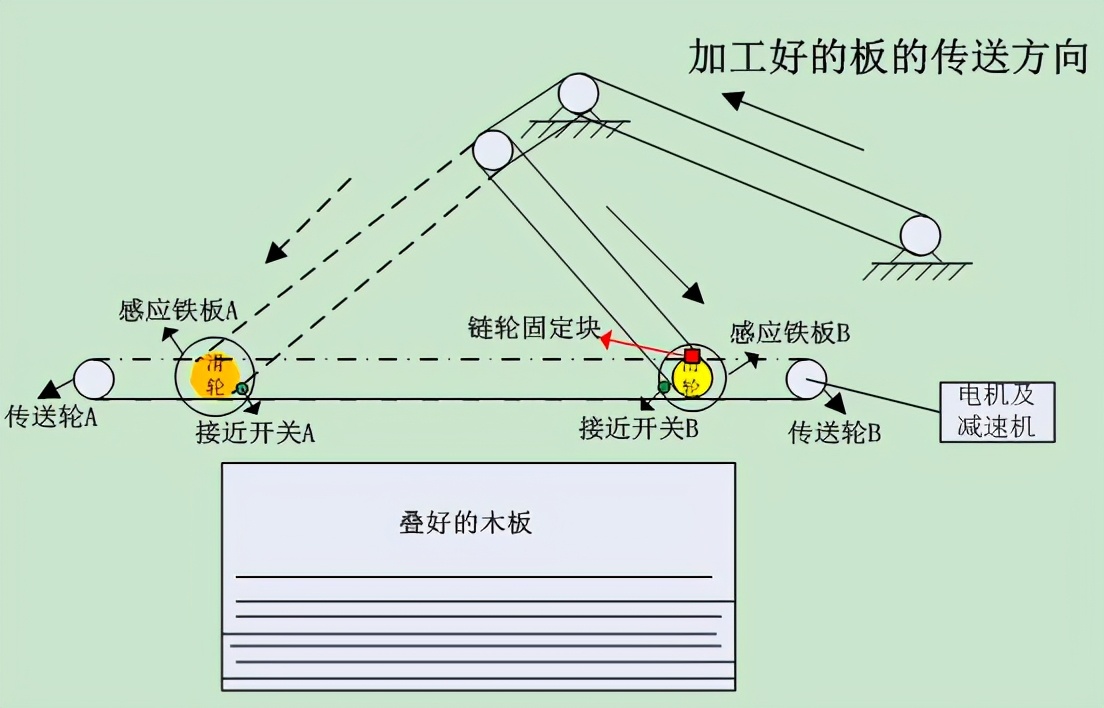

疊板機的主要系統如下圖：
說明：
1、電機通過皮帶和減速機連接，減速機的輸出通過鏈輪和傳送輪A、傳送輪B進行連接，并且鏈輪和滑輪做固定，在鏈輪動作時，滑輪向左、向右滑動，把傳送帶上的木板疊好；
2、當傳送帶上的接近開關（沒有畫）感應到有木板時，電機開始工作；
3、當滑輪動作到左邊，接近開關A感應到信號，給出停機命令，并且要求停機之后，還在接近開關A的感應范圍內；
4、當傳送帶上的接近開關再次感應到有木板時，電機開始反轉，從左邊向右邊移動，當接近開關B感應到信號時，停機，并且要求停機之后，還在接近開關B的感應范圍內。
三、SKI780變頻器介紹

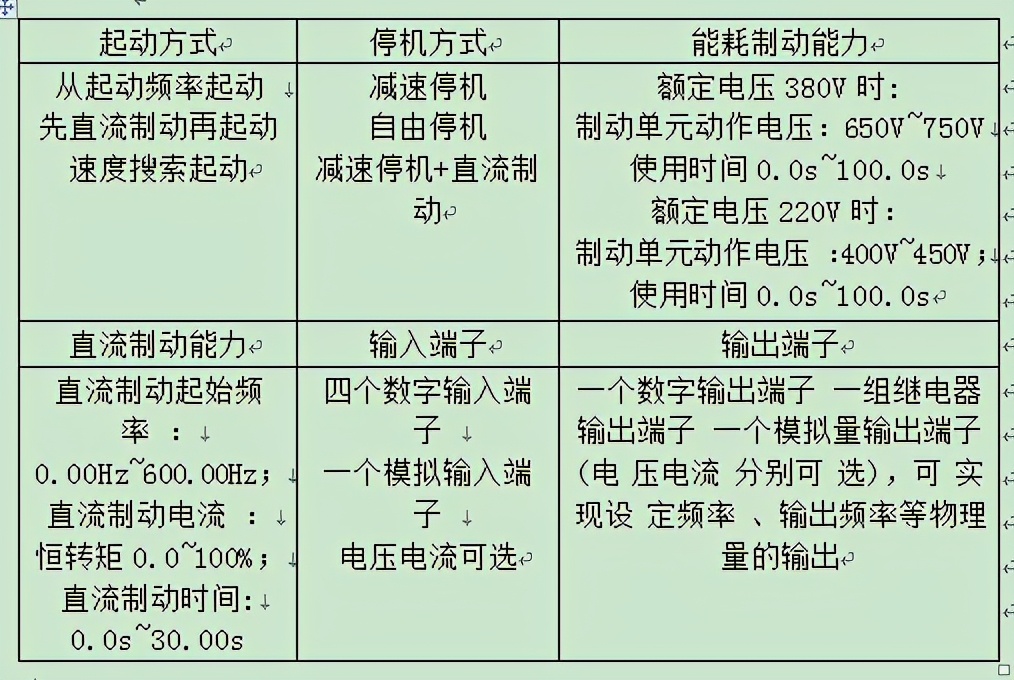

SKI780迷你型變頻器特別針對小功率應用場合設計，不僅體積小，操作簡單，而且同樣具備開環矢量控制模式，和V/f控制模式可選，以及多種頻率給定方式，包括數字給定，模擬量輸入，脈沖輸入，端子控制，PID控制，簡易PLC控制，通訊控制等方式。
四、變頻器的應用：

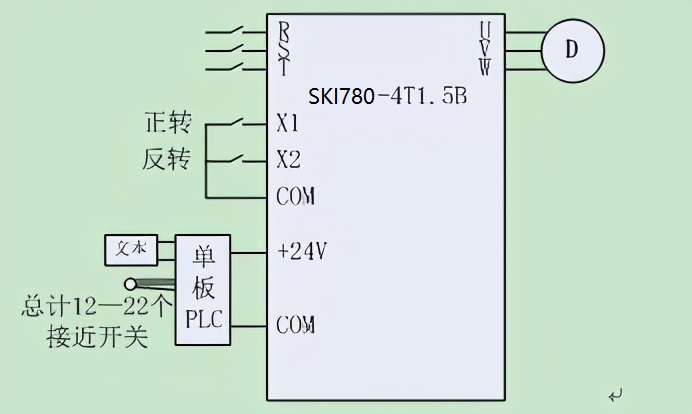

1、變頻器的接線圖：
2、變頻器的運行命令有單板的PLC給定，確定正轉、反轉，頻率給定方式為變頻器的面板電位器；

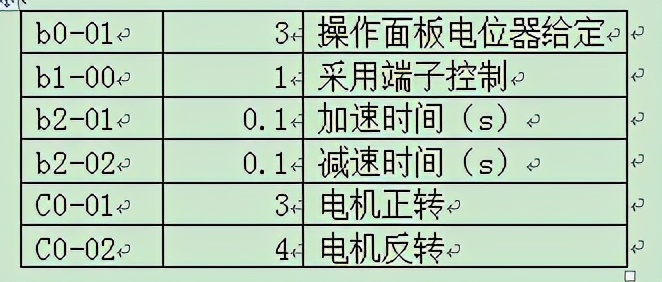

3、變頻器參數：
b0-013操作面板
4、控制重點：
1)變頻器帶電機，讓滑輪向左滑動，到接近開關A感應到之后，必須在感應鐵板A的范圍內，要求要急速減速。
2)急減速過程中變頻器不能報故障，客戶之前在使用過程中經常會出現此情況，影響生產。
3)杭州三科使用智能急減速功能后，能夠很好地解決了客戶快速停機，又不會報警的問題，疊板精度控制在±2mm以內各項要求。
五、結束語

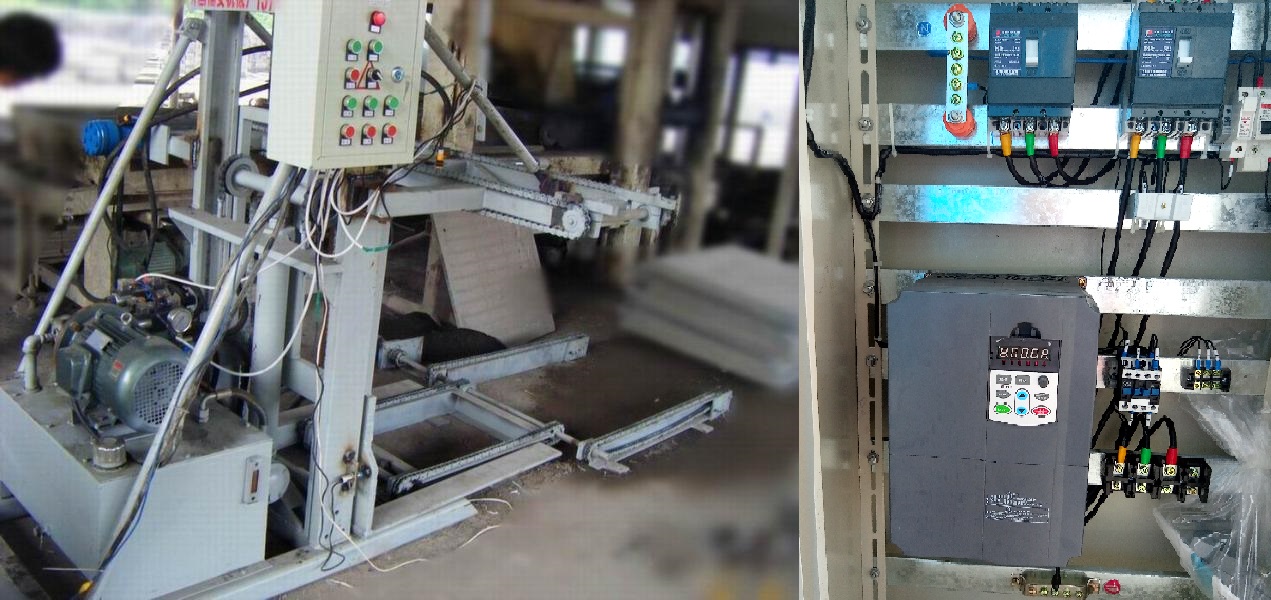

上文所述的應用資料，均經過多個實際應用案例總結所得，該設備經過長期使用后，設備依舊運行平穩，控制效果優秀，受到眾多客戶的一致好評。
上述資料由杭州變頻器廠家三科變頻工程部編輯。
