變頻器怎么接線？這是許多人會遇到的一個大問題。讓我們用圖表來教你如何快速掌握變頻器的簡單連接方法。

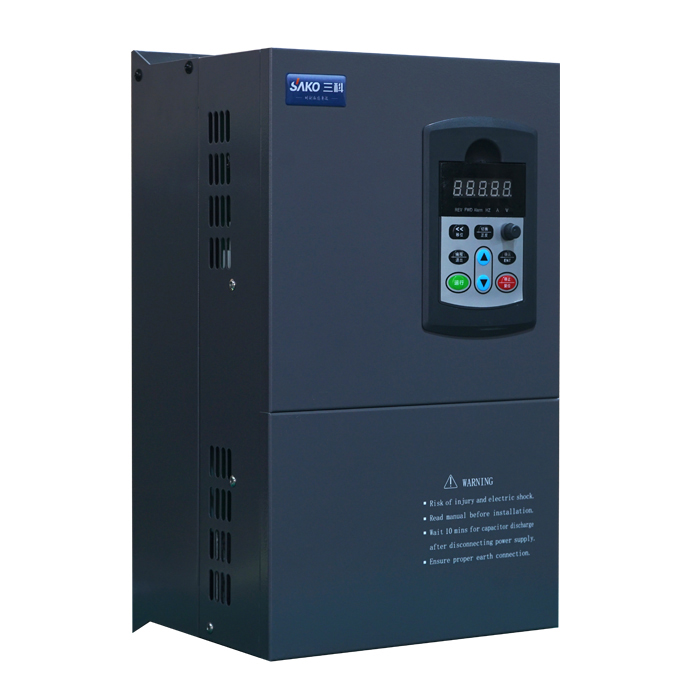

首先，讓我們了解什么是變頻器。變頻裝置的主要工作方式是通過改變交流電源的運行頻率來控制交流電機的功率。變頻器由整流器(交流-直流)、濾波器和逆變器(直流-交流)組成、制動單元、驅動單元、檢測單元和微處理器組成。變頻器可以通過關閉內部電源來調節輸出功率的電壓和頻率，達到節能調功的目的。
變頻器運行原理：分為兩種主電路：
電壓型為電壓源的直流變換器，直流電路的直流濾波器為電容器，
電源型為電流源的直流變換器，直流電路的直流濾波器為電感，它由三部分組成，電源型為直流電源的整流器，電源型為變換器和逆變器產生的電壓脈沖的平環，直流電源型為交流電源的逆變器。
為了了解變頻器如何連接，首先要了解變頻器是什么，變頻器是電機調速裝置，它將輸出不同的電壓和頻率來改變電機的轉速，從這個角度來說，它是一個可變交流電源，可接收大功率電源的命令控制，而電源的功率，本質上是一種可變電源技術，所有需要供應大功率輸入電源，所以我們需要所謂的主電路；而這種輸出的電壓和頻率是由其他設備控制的，這就需要控制電路
從上圖可以看出，變頻器的運行結構是，通過對工頻電源整流成直流，再通過逆變成可變電壓和頻率的電源來帶動電機，變頻器任意型號在這方面都差不多，只需要接對主回路和控制回路就好了。
接下來讓我們用圖表來教你如何快速掌握變頻器的簡單連接方法！
上圖是一副變頻器接線圖。在變頻器的安裝中，有一些問題是需要注意的。
例如，作為本身有較強的電磁干擾的變頻器，很大概率會干擾部分設備的正常運行，因此，可以將電纜護套添加到變頻器的輸出電纜中。
變頻器接線方法
