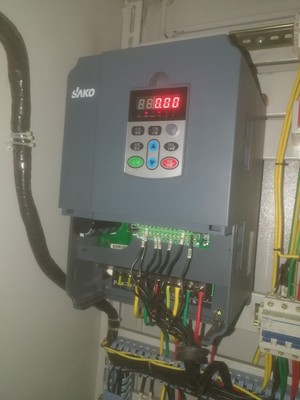

變頻器根據不同的設計需求，其電路設計也具備各種不同的特點。以目前市場應用最為常見的通用型變頻器為例，其主要電路是由以下幾個部分組成:主電路、驅動電路、控制電路、電源電路、吸收電路、采樣電路、外部接口電路、故障保護電路等。
主電路由整流電路、中間直流電路（濾波電容器）、逆變器三部分組成，實現AC-DC-AC的能量變換。驅動電路是隔離并放大控制電路所生成的PWM信號，形成驅動各開關解老虎鉗的開關動作信號的電路。 控制電路現在是以很多微機為中心的數字電路，接受各種設定信息和指令，形成驅動逆變器動作的PWM信號，大致分為2個部分。通用變頻器的電路結構如下所示的。

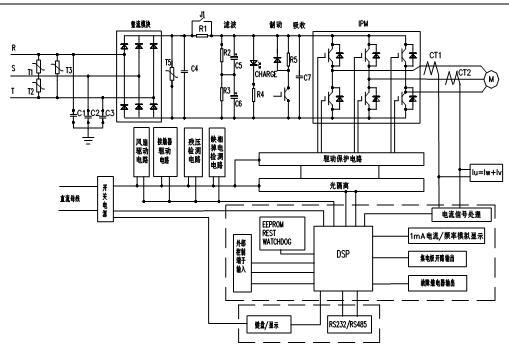

通用型變頻器的電路構成
1、故障保護電路實現欠電壓、過電壓、過電流、過載、短路等保護；
2、設定與顯示，PWM信號生成部分。信號處理電路實現電壓、電流、溫度等信號的采樣處理；
電源電路采用開關穩壓電源為變頻器的控制和驅動電路提供能量。以上電路是構成變頻器所必需的。下面討論與變頻器電磁兼容設計密切相關的電路。
