一、簡介：
傳統磨床的主軸是通過工頻直接啟動運行，主軸砂輪電機按照傳統的啟動電路運行。 當電網電壓有一定的波動時，會引起砂輪主軸的轉速有一定的波動，從而影響工件的磨削精度。 因此，考慮到加工質量和加工效率的提高，將變頻調速技術應用到磨床中可以取得滿意的效果。 但由于通用型變頻器具有耐環境性差等缺點，越來越不符合磨床的現場要求，因此具有低頻大轉矩、高保護的高性能矢量變頻器 水平已成為磨床領域的應用要求。
二、工藝要求
磨床是一種利用磨具對工件表面進行磨削的機床。 大多數磨床使用高速旋轉的砂輪來磨削工件。 高速旋轉的主軸由變頻器控制，具有以下要求：
1.低頻加工，扭矩大。 磨床粗加工時，主軸需要低頻率運轉。 一般變頻器在低頻運行時，轉矩不大，無法處理，因此變頻器需要具備低頻大轉矩特性。
2.主軸運行速度無級可調。 主軸根據工件的要求調整不同的運行速度，因此要求變頻器具有無級調速能力
3、運行速度精度高。 主軸的高速旋轉精度直接影響磨削工件的精度，因此驅動的變頻器必須具有較高的轉速精度
4、防護等級高。 粉碎機的加工環境處于高油、高粉塵、高濕的環境中。 逆變器必須具有高防護等級，否則會造成短路損壞甚至爆炸等故障。
5、電機抖動小，噪音低。
三、系統方案：
1、方案選擇

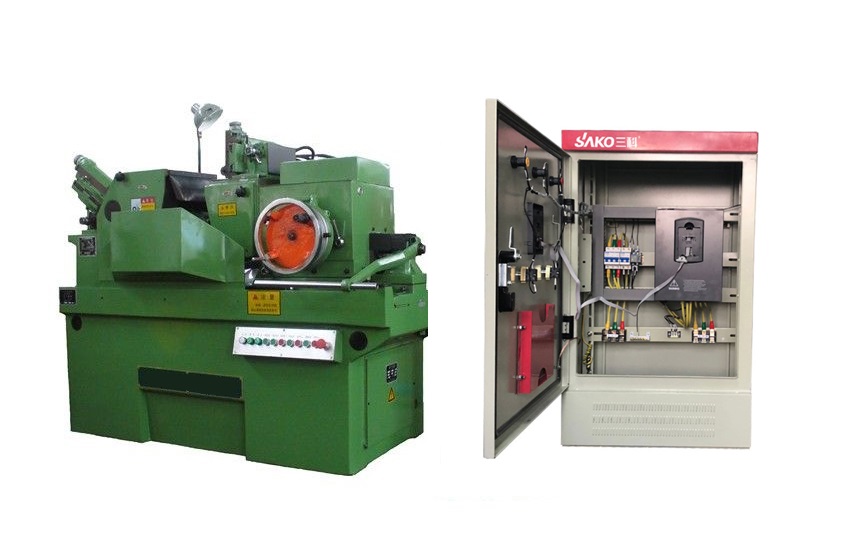

根據磨床的工藝要求，我們選用杭州三科SKI600重型變頻器，SKI600的功率需要與被驅動電機的功率相匹配。
2、設備介紹
三科SKI600系列是基于技術成熟的軟硬件平臺的產品，性能優越，結構緊湊，保護功能齊全，同時具有豐富靈活的外圍接口和 功能，可適應濕度、灰塵等各種惡劣環境，可根據所有工業應用和現場條件靈活進行二次開發。 它具有以下特點：
◆ 低頻轉矩大。 閉環矢量零速可達啟動轉矩的200%，開環矢量零速可達啟動轉矩的180%
◆ 在高頻工作模式下，基頻輸出可達1000.0Hz
◆ 內置多種系統宏和應用宏，通過宏參數調用，最簡化的參數設置
◆ 頻率/速度給定通道的優先級可靈活配置

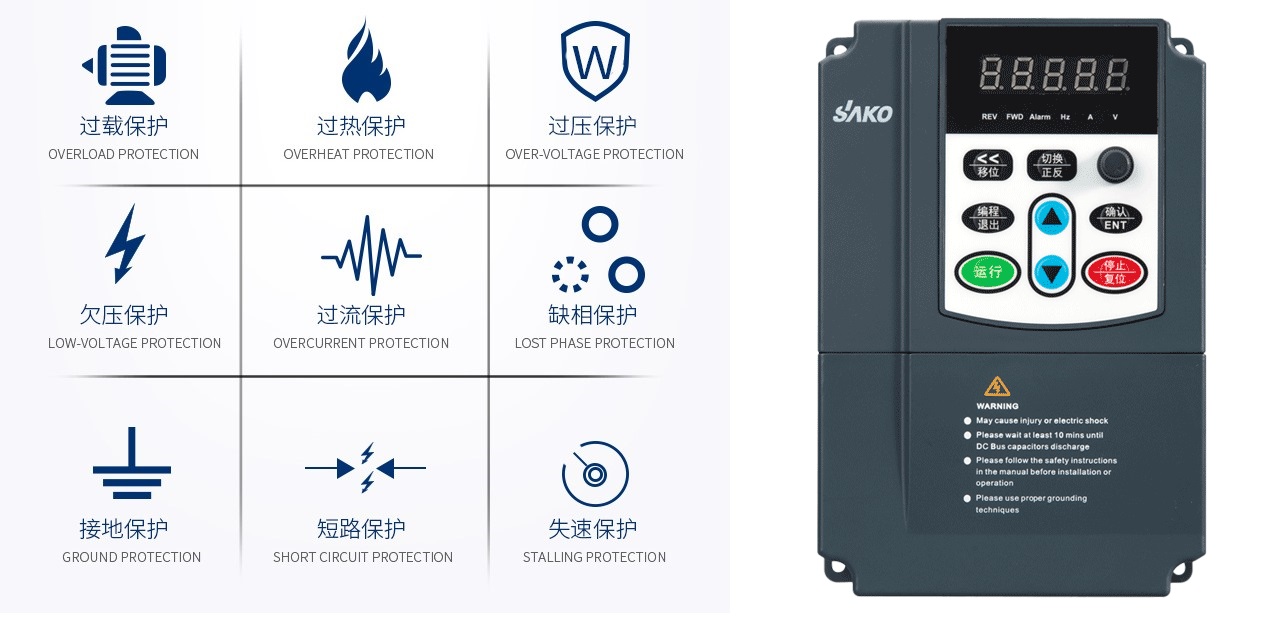

◆ 豐富的警示和保護功能
◆ 高防護等級IP54，適用于潮濕、灰塵等各種惡劣環境

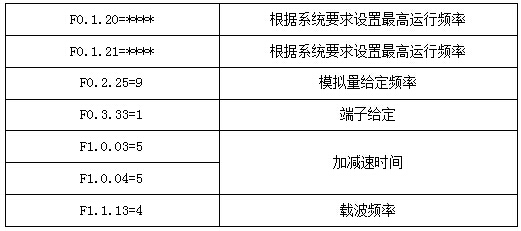

3、參數調試
主要設置以下參數：
4、系統優勢：
SKI600系列逆變器產品具有以下優點：
1、低頻轉矩大，開環矢量模式下0.3HZ 200%啟動轉矩，保證系統在低頻條件下的正常處理
2、速度穩定精度高，開環矢量模式下速度精度0.2%，保證加工精度
3、調速范圍廣，1:200調速范圍足以保證無級調速
4.高頻輸出，SKI600最大3000HZ頻率輸出，保證高速加工的要求
5、IP54防護等級可保證機器在惡劣環境下正常運行
杭州三科SKI600系列重載變頻器，基于全新的硬件設計平臺，能夠適應潮濕、灰塵等各種惡劣環境，有效抵御灰塵、油污、高濕、酸性腐蝕物質等高污染物質對機器的損害。 逆變器。 保證變頻器在極端惡劣環境下的安全使用，可以很好地解決磨床在使用中的要求，提高效率，大大降低惡劣環境造成的故障率，得到磨床客戶的高度認可。
