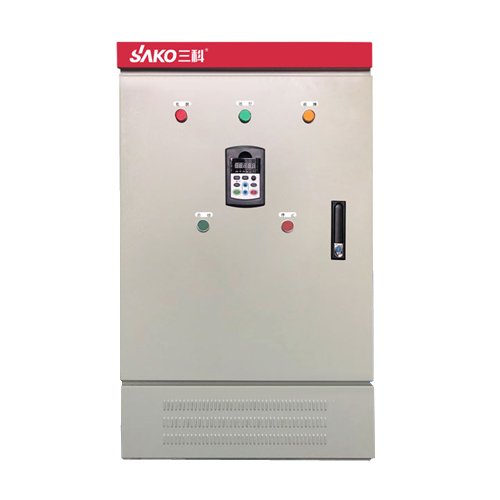

一、變頻柜概述
變頻柜自身具有諸如過載、短路、缺相保護等保護功能。其結構緊湊，工作穩定，功能齊全?？筛鶕嶋H控制要求的大小，進行組合，既可實現單柜自動控制也可以通過工業以太網或工業現場總線網絡，由多個機柜組成一個分布式(DSC)控制系統。變頻柜可適應各種規模工業自動控制場合。在電力、冶金、化工、造紙、環保污水處理等行業得到了廣泛應用。
二、變頻柜的組成部分
1、空開：整個柜體的電源是由一個總的空氣開關控制的?；久總€柜子都必須要有的一個東西。
2、PLC：此選項取決于工程需求。例如，如果工程小可以直接作為集成 PLC的形式，但是如果工程較大，則可能需要模塊，卡件式的，同時也可能需要冗余(即兩組設備交替使用)。
3、24VDC的電源：一個24VDC的開關電源，大多數的變頻柜都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。
4、繼電器：普通 PLC可以直接發送指令到控制回路中，也可以先由繼電器傳遞。比如，您變頻柜輸出口的電流為24 VDC，而控制回路中所畫的需要變頻柜供的節點是220 VAC，則您必須在變頻柜輸出口加一個繼電器，即指令發出時繼電器動作，但之后控制回路的節點必須接到繼電器常開或常閉點上。是否使用繼電器也要根據情況選擇。
5、接線端子：這一點對于每一個機柜來說都是非常重要的，取決于信號的多少。假如一個簡單的 PLC控制柜就基本需要這些配件，如果你的控制柜里還有別的東西，那就看情況如何了。比如說，你需要為特定地點的儀表或小型控制箱供電，那么你可能需要增加空開量?；蚰胱?PLC連接到上位機，可能需要添加交換機或其他內容。要看具體情況。
三、變頻柜使用條件
供電電源：DC直流24V，兩相交流220v，（-10%，+15%），50HZ
防護等級：IP41或IP20
環境條件：環境溫度在0℃-55℃，防止太陽光直接照射；空氣的相對濕度應小于85%（無凝露）。遠離強烈的震動源，防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。
四、變頻柜應用領域
典型應用：水處理、恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。
